Что такое электрическая таль: принцип работы и виды

Что такое электрическая таль и зачем она нужна

Электрическая таль (синонимы: тельфер, электроталь) — подвесной грузоподъемный механизм с электрическим приводом, предназначенный для подъема, опускания и горизонтального перемещения грузов. Устройство подвешивается к несущей конструкции — монорельсу, балке мостового крана или кран-балке — и управляется с подвесного кнопочного пульта или радиопульта.

В отличие от ручной тали, где усилие создает оператор, электрическая таль выполняет весь объем работы автоматически: достаточно нажать кнопку. Это принципиально меняет производительность: там, где вручную можно сделать 5–10 подъемов в смену, электроталь выполняет десятки и сотни циклов без снижения скорости и без физических ограничений персонала.

Где используется электрическая таль:

• Производственные цеха и заводы — подъем заготовок, узлов, оснастки.
• Складские комплексы и логистические терминалы — разгрузка, штабелирование.
• Строительные площадки — монтаж конструкций, подача материалов.
• Автомастерские и сервисные центры — снятие и установка агрегатов.
• Сельскохозяйственные предприятия — работа с тюками, оборудованием.
• Коммунальное хозяйство и энергетика — обслуживание оборудования.

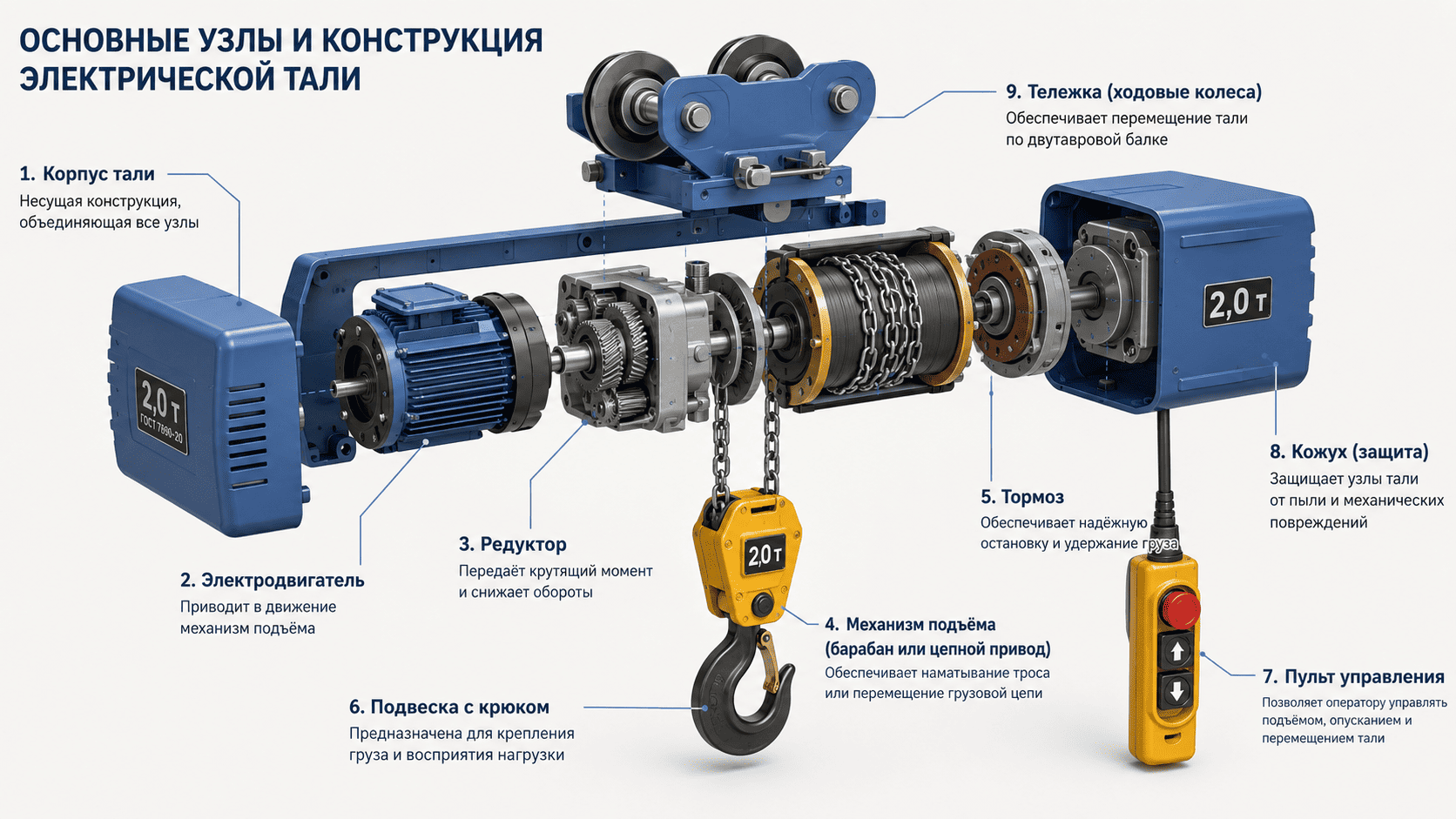

Основные узлы и конструкция электрической тали

Конструкция электрической тали объединяет три функциональных блока: механический (барабан или звездочка, редуктор, крюковая подвеска), электрический (двигатель, тормоз, система управления) и ходовой (тележка, ходовые колеса, привод передвижения). Взаимодействие этих блоков обеспечивает подъем груза, его удержание на весу и горизонтальное перемещение вдоль балки.

Механическая часть: барабан, редуктор и крюковая подвеска

Барабан — стальной цилиндр, на который наматывается грузовой трос (в канатных талях) или звездочка, через которую проходит грузовая цепь (в цепных). Редуктор преобразует высокую частоту вращения электродвигателя в медленное, силовое вращение барабана: типичное передаточное число — 16–63, что обеспечивает скорость подъема 4–16 м/мин при номинальной нагрузке. Соединительная муфта гасит ударные нагрузки при пуске.

Крюковая подвеска — точка захвата груза. Стандартный крюк оснащен предохранительным замком, исключающим самопроизвольное выпадение стропа. В моделях с полиспастом крюк подвешивается через систему блоков, что позволяет при той же мощности двигателя поднимать вдвое или вчетверо больший вес за счет снижения скорости.

Электрическая часть: двигатель, тормоз и система управления

Электродвигатель тали — асинхронный, часто двухскоростной: первая скорость используется для точного позиционирования, вторая — для основного рабочего хода. Питание от трехфазной сети 380 В (промышленные модели) или однофазной 220 В (легкие бытовые). Тепловая защита автоматически отключает двигатель при перегреве, что критично при работе с высокой продолжительностью включения.

Тормозная система — ключевой элемент безопасности. Принцип работы: при отключении питания электромагнит размагничивается, пружина мгновенно прижимает тормозные колодки — груз фиксируется в воздухе. Этот механизм срабатывает как при штатном нажатии «Стоп», так и при аварийном отключении электроснабжения.

Пульт управления — подвесная кнопочная станция на кабеле или беспроводной радиопульт. Стандартные функции: «Подъем», «Опускание», «Влево», «Вправо», «Аварийный стоп». Концевые выключатели автоматически останавливают подъем при достижении верхнего и нижнего предела хода, исключая намотку троса сверх допустимого.

Ходовая часть: тележка и монорельс

Тележка — несущий каркас тали, который перемещается по нижней полке монорельса (двутавровой балки) или по верхнему поясу мостового крана. Тип передвижения определяет варианты: стационарный подвес (таль закреплена в фиксированной точке), ручная тележка (оператор толкает вручную) или приводная тележка (отдельный электродвигатель привода передвижения).

Ходовые колеса тележки подбираются под профиль балки: для двутавра № 16–45 в зависимости от грузоподъемности и пролета. Приводная тележка обеспечивает скорость передвижения 20–40 м/мин, что позволяет оперативно перемещать груз вдоль всей длины пролета без участия оператора.

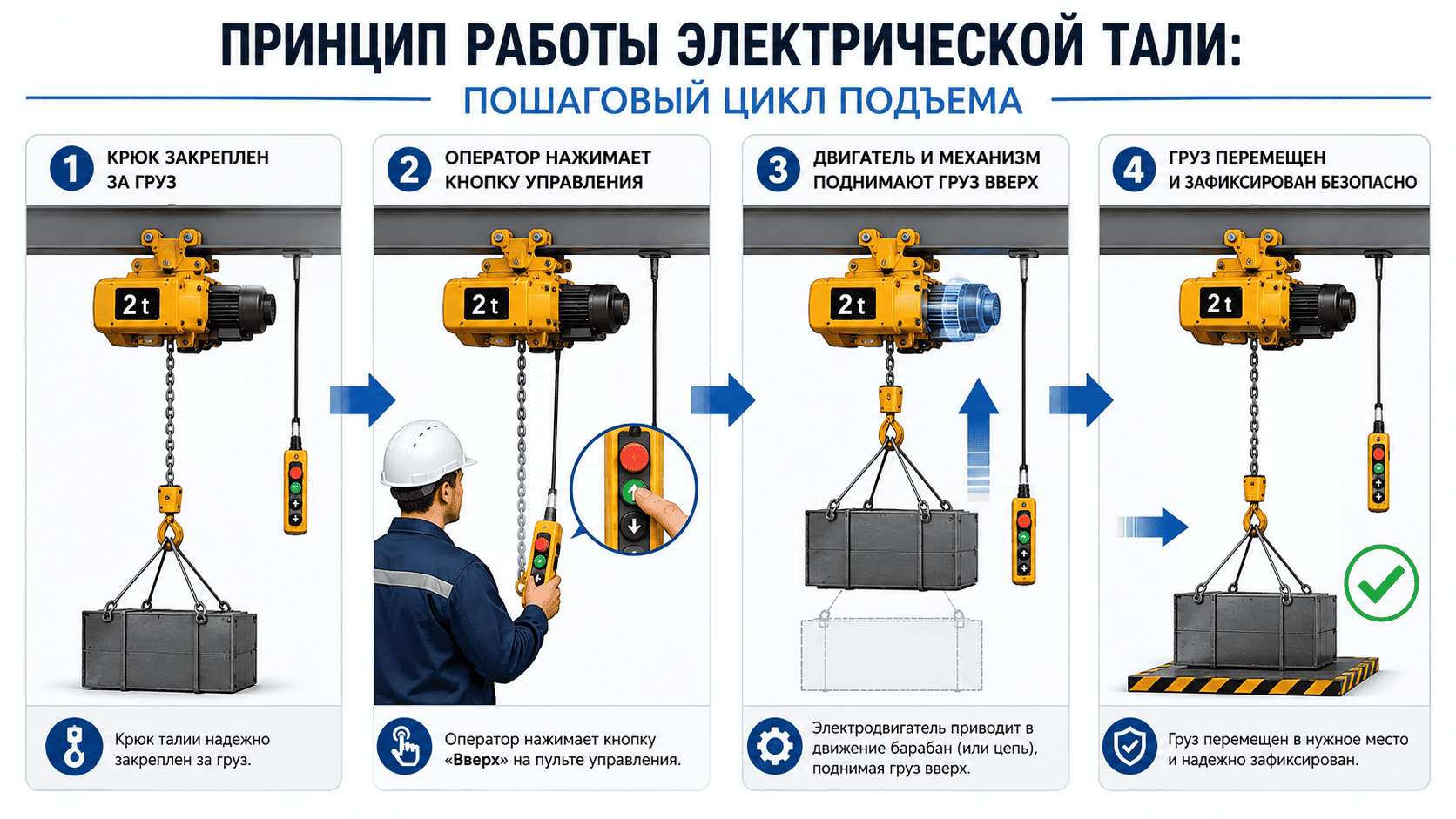

Принцип работы электрической тали: пошаговый цикл подъема

Рабочий цикл электрической тали состоит из последовательных операций, которые автоматически управляются через пульт:

1. Строповка груза: оператор надевает строп на крюк тали, убеждается в правильном захвате и свободном пространстве по траектории подъема.
2. Пуск: нажатие кнопки «Подъем» замыкает цепь управления, электромагнит тормоза получает питание и размыкает тормозные колодки.
3. Подъем: двигатель вращает барабан через редуктор, трос наматывается, крюк с грузом поднимается со скоростью 4–16 м/мин.
4. Останов на высоте: при отпускании кнопки питание с двигателя снимается, тормоз автоматически фиксирует барабан — груз удерживается без подачи тока.
5. Горизонтальное перемещение: при наличии приводной тележки оператор управляет движением вдоль балки независимо от подъемного механизма.
6. Опускание и расстроповка: нажатие «Опускание» плавно травит трос до нужного уровня, груз устанавливается, строп снимается.

Двухскоростные тали позволяют переключаться между рабочей скоростью (8–16 м/мин) и точной скоростью позиционирования (1–4 м/мин) непосредственно в процессе подъема. Это особенно важно при монтажных операциях, где груз нужно точно установить в посадочное место.

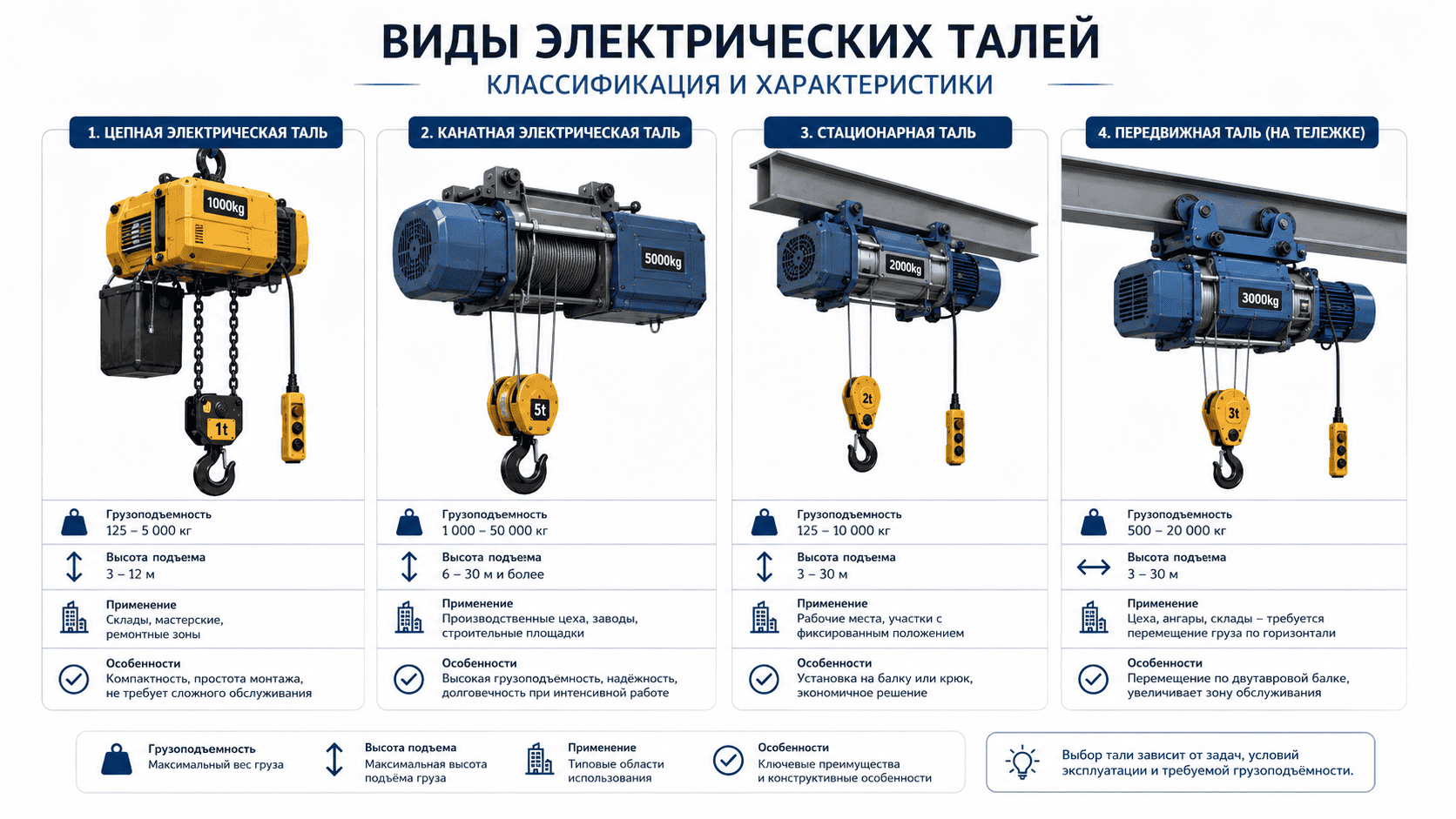

Виды электрических талей: классификация и характеристики

Электрические тали классифицируются по нескольким независимым признакам. Выбор конкретного типа определяется требованиями к грузоподъемности, условиям эксплуатации и инфраструктуре объекта.

Канатные и цепные электрические тали

Канатные тали доминируют в промышленности при грузоподъемности свыше 3–5 т и большой высоте подъема. Цепные тали предпочтительны там, где важна компактность, высокая точность позиционирования или ограниченная высота подъема — например, в сборочных цехах и авторемонте.

По типу передвижения: стационарные и передвижные

• Стационарные (с крюковой подвеской) — таль крепится в одной точке, перемещение груза только по вертикали. Применение: фиксированные рабочие посты, подъем с одного места.
• С ручной тележкой — оператор перемещает груз вручную по монорельсу. Экономичное решение при небольших пролетах и невысокой интенсивности работы.
• С приводной тележкой — отдельный электродвигатель обеспечивает моторизованное передвижение вдоль балки. Оптимально при пролетах свыше 6–8 м и высокой интенсивности операций.
• Двухскоростные по передвижению — скорость передвижения регулируется независимо от скорости подъема, что дает максимальную гибкость при монтажных работах.

Однобалочные и двухбалочные конструкции

Однобалочная таль (на монорельсе) — наиболее распространенный вариант: тележка движется по нижнему поясу одной балки. Простота монтажа, низкая нагрузка на строительные конструкции. Ограничение — тележка не может перейти с одной балки на другую.

Двухбалочная конструкция применяется в составе мостовых кранов: тележка движется по двум параллельным рельсам, что позволяет охватить всю площадь пролета. Грузоподъемность двухбалочных систем достигает 500 т и выше — это уже не просто таль, а полноценный мостовой кран.

Специальные исполнения: взрывозащищенные, нержавеющие, для чистых помещений

Взрывозащищенные тали (Ex-исполнение) применяются во взрывоопасных зонах класса 1 и 2 по ГОСТ 31441: нефтехимия, газовые производства, лакокрасочные цеха. Все электрические компоненты выполнены во взрывонепроницаемых оболочках, исключающих контакт с взрывоопасной смесью.

Нержавеющее исполнение (AISI 304/316) — для пищевой и фармацевтической промышленности, где стандартная сталь недопустима из-за требований к гигиене и коррозионной стойкости. Цепь и крюк изготавливаются из нержавеющей стали, корпус окрашивается специальными покрытиями.

Для чистых помещений — тали с минимальным выделением частиц: специальные смазки, закрытые редукторы, антистатические покрытия. Применяются в полупроводниковых производствах и медицинских учреждениях.

Технические характеристики электрических талей

Грузоподъемность и высота подъема

Стандартный ряд грузоподъемности по ГОСТ 22584-96: 0,1; 0,25; 0,32; 0,5; 0,63; 1,0; 1,6; 2,0; 3,2; 5,0; 6,3; 8,0; 10; 12,5; 16; 20 т. Более тяжелые нестандартные модели изготавливаются по специальным техническим условиям.

Высота подъема в стандартных сериях: 6, 9, 12, 18, 24, 30 м. Для нестандартных высот барабан комплектуется дополнительной длиной троса. При использовании полиспаста удвоенной кратности скорость подъема снижается вдвое, но грузоподъемность вырастает кратно.

Скорость подъема и режимы работы (ПВ%)

Скорость подъема — один из ключевых параметров производительности. Стандартные значения: 4; 8; 12; 16; 24 м/мин. Двухскоростные тали дополнительно предлагают точную скорость 1–4 м/мин для прецизионного позиционирования. Плавный пуск (частотный привод) снижает ударные нагрузки при старте и обеспечивает бесступенчатое регулирование скорости.

Продолжительность включения (ПВ%) — доля рабочего времени от общего цикла. Стандартные значения: ПВ 15%, ПВ 25%, ПВ 40%, ПВ 60%. Чем выше ПВ%, тем интенсивнее может работать таль без риска перегрева двигателя. Для складских терминалов с непрерывной работой требуется ПВ 40–60%; для редких подъемов достаточно ПВ 15–25%.

Степень защиты IP и условия эксплуатации

Степень защиты корпуса (код IP) определяет применимость тали в конкретных условиях. Первая цифра — защита от твердых частиц, вторая — от воды:

• IP44 — защита от брызг с любой стороны. Закрытые отапливаемые производственные помещения в нормальных условиях.
• IP54 — защита от пыли и брызг. Запыленные цеха, деревообработка, строительные объекты с навесом.
• IP55 — защита от пыли и струй воды. Мойки, открытые площадки под навесом, пищевые производства.
• IP65 — полная защита от пыли, защита от водяных струй. Уличная эксплуатация, агрессивные среды.
• IP67/IP68 — защита от погружения. Специализированные применения, морская среда.

Для уличной эксплуатации минимально допустимый класс — IP55. Стандартные тали общепромышленного исполнения имеют IP44; приобретение такой модели для улицы без модификаций приведет к быстрому выходу из строя электрооборудования.

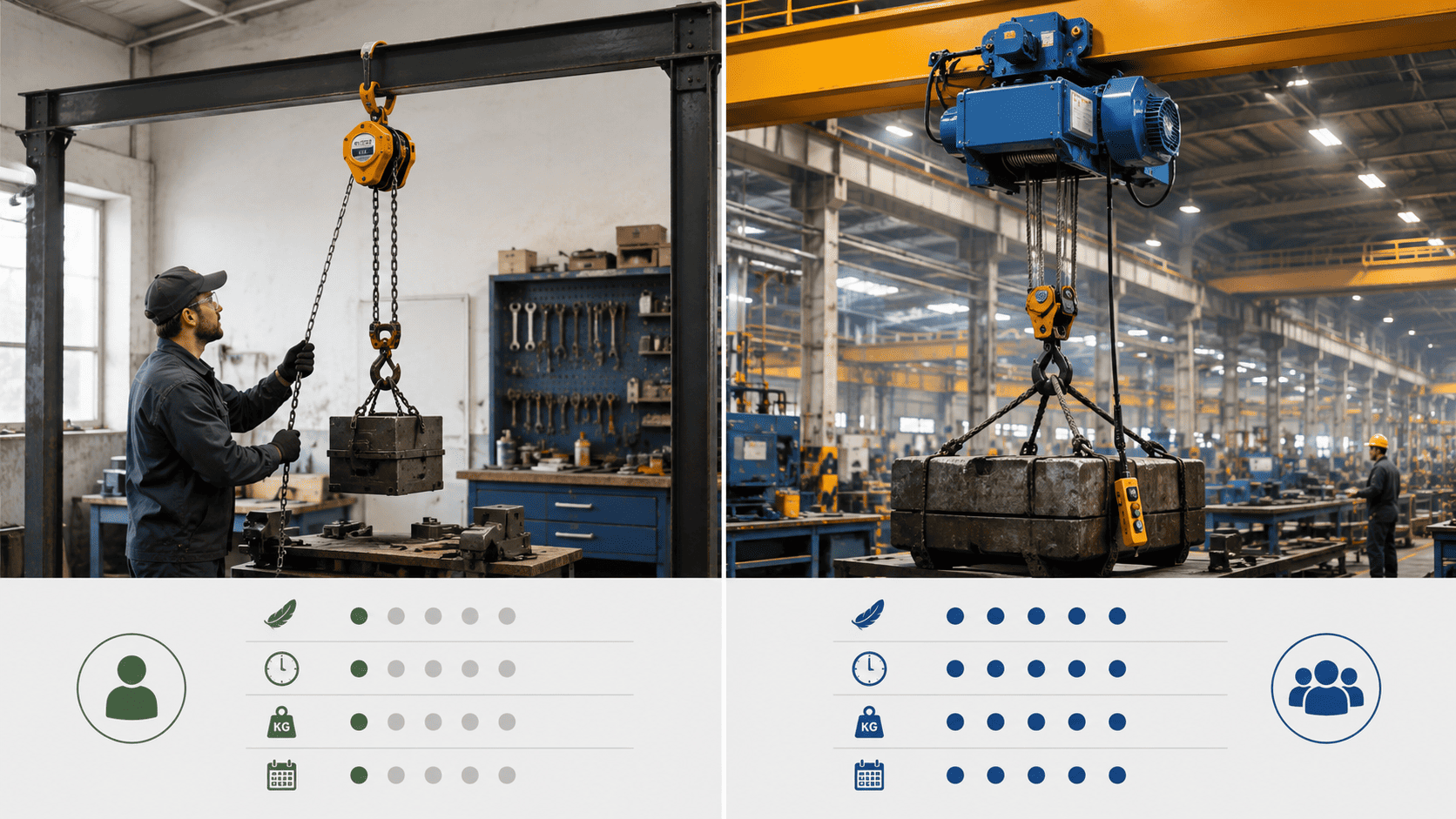

Электрическая таль или ручная: когда что выбрать

Выбор между электрическим и ручным приводом определяется интенсивностью работы, доступностью электроснабжения и требованиями к производительности. Оба типа оптимальны в своих условиях — ручная таль не является «бюджетным компромиссом», а самостоятельным решением для специфических задач.

Выбирайте электрическую таль, если:

• Количество подъемов превышает 10–15 циклов в смену.
• Масса груза свыше 1 т — физическое усилие оператора при ручном подъеме неприемлемо.
• Требуется высокая скорость подъема (свыше 4 м/мин).
• Важна точность позиционирования на нескольких скоростях.
• На объекте есть стабильное электроснабжение 220 или 380 В.

Выбирайте ручную таль, если:

• Нет доступа к электроснабжению (полевые работы, отдаленные объекты).
• Операции редкие — несколько подъемов в месяц.
• Грузоподъемность не превышает 2–3 т и скорость некритична.
• Бюджет строго ограничен, а интенсивность нагрузки низкая.

Маркировка российских электрических талей серии ТЭ

Серия ТЭ (тали электрические) выпускается по ГОСТ 22584-96 и ТУ 3166-001. Структура обозначения позволяет прочитать все ключевые параметры изделия без паспорта.

Пример маркировки: ТЭ 0,5-511-У2

• ТЭ — электрическая таль (тельфер электрический).
• 0,5 — грузоподъемность 0,5 т.
• 5 — высота подъема: 5-я ступень (12 м по стандартному ряду).
• 1 — конфигурация полиспаста (1 — одинарный, 2 — двойной).
• 1 — тип тележки (1 — ручная, 2 — приводная).
• У2 — климатическое исполнение У2 (умеренный климат, закрытые помещения).

Климатическое исполнение (У, ХЛ, Т, О) указывает на допустимый диапазон рабочих температур: У — умеренный климат (−40…+40 °C), ХЛ — холодный (−60…+40 °C), Т — тропический (−10…+55 °C). Импортные тали серий CD, Т10, H-Lift имеют собственные системы обозначений производителя, не унифицированные с ГОСТ.

Требования безопасности и техническое обслуживание электрической тали

Правильная эксплуатация тали определяет как безопасность персонала, так и ресурс оборудования. Согласно Правилам безопасности опасных производственных объектов (ФНП по ПБ) и паспорту оборудования, к управлению талью допускаются лица не моложе 18 лет, прошедшие инструктаж, имеющие удостоверение стропальщика и знающие схемы строповки применяемых грузов.

Что проверить перед каждым подъемом:

• Состояние троса или цепи: видимые обрывы проволок, кинки, коррозия, деформация звеньев.
• Исправность крюка и предохранительного замка: замок должен свободно открываться и надежно фиксироваться.
• Работа тормоза: пробный пуск без нагрузки — после отпускания кнопки подъем должен остановиться мгновенно.
• Состояние пульта и кабеля: повреждение изоляции, нарушение целостности корпуса.
• Надежность строповки груза и соответствие ее схеме.
• Свободное пространство по всей траектории подъема и перемещения.

Запрещенные операции:

• Подъем груза, масса которого превышает номинальную грузоподъемность.
• Горизонтальное волочение груза тросом (таль не предназначена для этого).
• Подъем людей — даже в аварийной ситуации, если таль не сертифицирована для этого.
• Работа при неисправном или ненастроенном тормозе.
• Эксплуатация при обрывах проволок троса сверх нормы браковки (ГОСТ 3241).
• Работа при температуре ниже или выше допустимого диапазона климатического исполнения.

Регламент технического обслуживания включает три уровня:

• Ежесменный осмотр: состояние троса/цепи, крюка, тормоза, пульта — перед каждым включением.
• Ежемесячная проверка: смазка троса/цепи, проверка крепежа, контроль состояния электрических соединений, проверка работы концевых выключателей.
• Ежегодное освидетельствование: замер износа тормозных колодок, проверка состояния подшипников и редуктора, испытание статической нагрузкой 1,25 × G (грузоподъемность). Проводится аттестованной организацией.

Соблюдение регламента напрямую влияет на срок службы тали. При правильном обслуживании механический ресурс канатной тали составляет 10–15 лет, цепной — 8–12 лет. Нарушение регламента — в первую очередь нерегулярная смазка и эксплуатация при неисправном тормозе — сокращает ресурс в 2–3 раза.

Часто задаваемые вопросы

В чем разница между электрической талью и тельфером?

Разницы нет — это одно и то же устройство. «Тельфер» — разговорное и техническое сокращение от немецкого «Telfer», которое широко используется в русскоязычной среде наряду с официальным термином «электрическая таль» (ГОСТ 22584). В документации, паспортах и спецификациях оба названия равнозначны.

Как часто нужно проводить техническое обслуживание электрической тали?

Три уровня обслуживания: ежесменный осмотр перед каждым включением (трос, тормоз, крюк); ежемесячная проверка (смазка, крепеж, электрика); ежегодное освидетельствование с испытанием нагрузкой 1,25 × номинальной грузоподъемности. Внеплановый осмотр проводится после любого аварийного срабатывания или нештатной нагрузки.

Можно ли использовать электрическую таль на 220 В в промышленных условиях?

Да, при условии, что таль соответствует требованиям по грузоподъемности и режиму работы. Однофазные тали 220 В выпускаются грузоподъемностью до 500–1000 кг и ПВ 15–25%. Для интенсивных промышленных нагрузок, мощностей свыше 3 кВт и грузоподъемности свыше 1 т предпочтительно трехфазное подключение 380 В.

Какая грузоподъемность бывает у электрических талей?

Стандартный ряд по ГОСТ 22584-96: от 0,1 до 20 т серийными моделями. Специальные промышленные тали и тельферы для металлургии достигают 100 т и выше. Наиболее распространенные в закупках позиции — 0,5; 1,0; 2,0; 3,2; 5,0 т. Выбор грузоподъемности с запасом 20–25% от максимальной фактической нагрузки — обязательное правило.

Чем канатная таль отличается от цепной?

Канатная использует стальной трос и рассчитана на большие грузоподъемности (до 100 т) и высоту подъема (до 30 м). Цепная — на высококачественную грузовую цепь, обеспечивает лучшую точность позиционирования, компактнее и легче при малых грузоподъемностях (до 5 т). Канатные тали преобладают в тяжелой промышленности; цепные — в сборочных производствах и сервисе.

Как выбрать таль: электрическую или ручную?

Электрическая таль оправдана при интенсивности свыше 10–15 подъемов в смену, грузах свыше 1 т или требованиях к высокой скорости. Ручная таль — оптимальный выбор при отсутствии электроснабжения, редких единичных подъемах и грузоподъемности до 2–3 т. Ручная таль не хуже — она решает другую задачу.

Можно ли использовать электрическую таль на улице или в агрессивных средах?

Да, при выборе соответствующего исполнения. Для улицы — минимально IP55, климатическое исполнение У1. Для химических и пищевых производств — нержавеющее исполнение. Для взрывоопасных зон — Ex-исполнение по ГОСТ 31441. Стандартная таль IP44 для улицы не предназначена: повреждение электроники под воздействием влаги произойдет в течение одного сезона.

Какие сертификаты и стандарты безопасности должны быть у электрической тали?

Обязательные документы: паспорт изделия (соответствие ГОСТ 22584-96 или ТУ), декларация о соответствии техническому регламенту ТР ТС 010/2011 «О безопасности машин и оборудования», сертификат ЕАС. Для взрывозащищенных исполнений — дополнительный сертификат Ex по ГОСТ 31441. Проверка наличия этих документов перед покупкой обязательна — отсутствие ТР ТС является основанием для запрета эксплуатации надзорными органами.
