Гидравлическая тележка (рохля): как выбрать и сколько служит

Что такое гидравлическая тележка (рохля) и как она устроена

Гидравлическая тележка, известная в складской практике как «рохля» (от немецкого Rohrle — «маленькая тележка»), — это ручное устройство для подъема и горизонтального перемещения грузов на поддонах. Вилы заводятся под паллету, оператор качает рукоять, и гидравлический домкрат поднимает груз на 15–20 см от пола — ровно столько, чтобы исключить контакт с покрытием и начать движение.

Принцип работы основан на законе Паскаля: усилие, приложенное к маленькому поршню насоса, многократно возрастает на большом поршне гидроцилиндра. Иными словами, 3–5 кг усилия руки оператора при накачке превращаются в 2–3 т подъемной силы. Именно это соотношение делает рохлю эффективным инструментом при невысокой механической сложности.

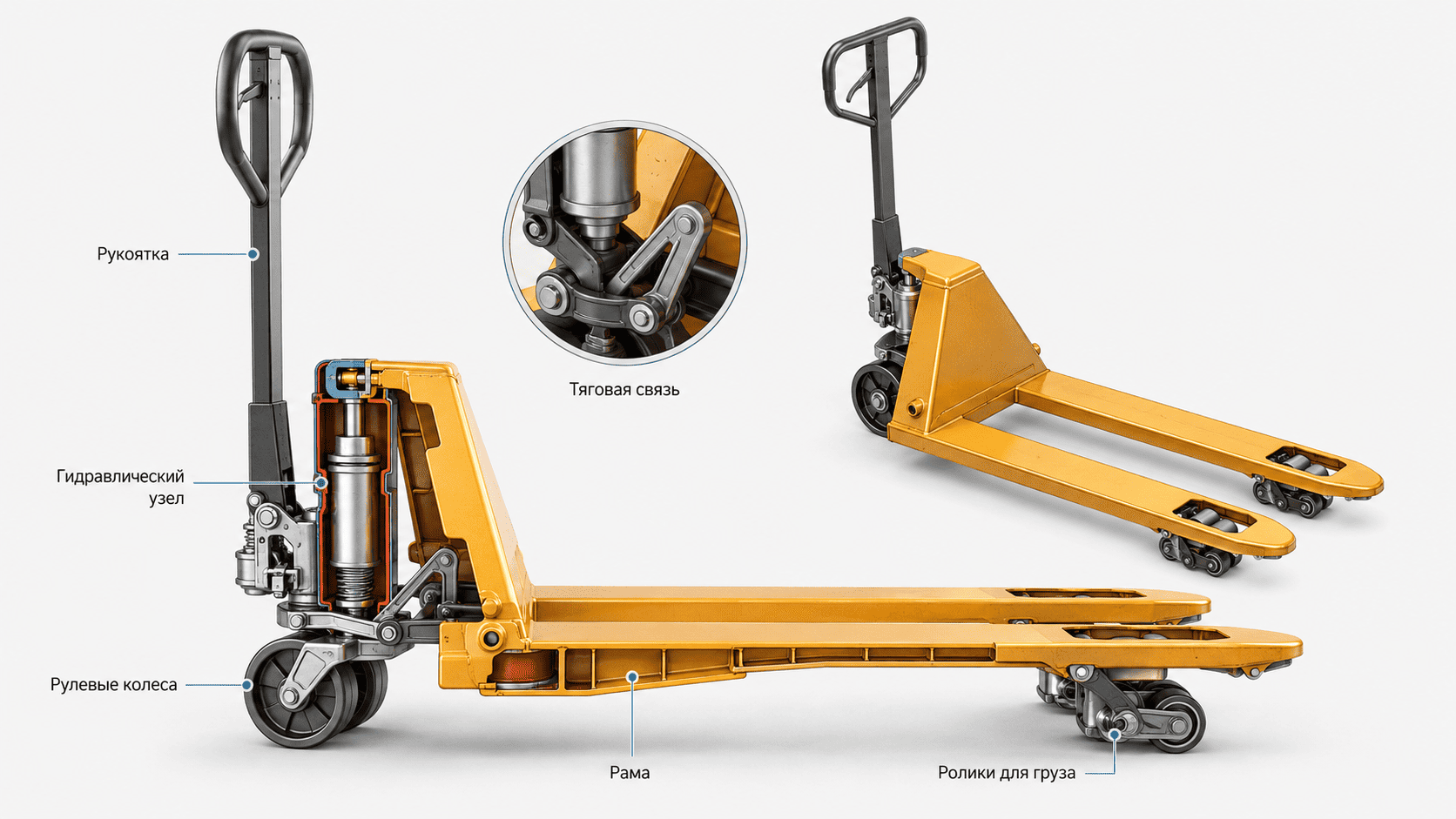

Конструкция рохли: ключевые узлы

Ключевые конструктивные узлы и их функции:

• Рама — несущий стальной каркас, объединяющий все узлы. Материал: конструкционная сталь (стандарт) или нержавеющая сталь (пищевые и влажные производства). Толщина металла и сварные швы определяют максимальную нагрузку.
• Вилы (грузовые рукава) — два стальных рукава, заводимые под паллету. Длина: 800 мм (паллета 800×600 мм), 1150 мм (европоддон 1200×800 мм), нестандартные — под заказ. Ширина раздвигается в некоторых моделях.
• Гидроузел (гидроцилиндр + насос + клапанная система) — наиболее критичный с точки зрения ресурса элемент. Включает плунжерный насос, перепускной и спускной клапаны, сальниковые уплотнения. Именно его состояние в первую очередь определяет долговечность тележки.
• Рукоять управления — трехпозиционная: «подъем», «нейтраль», «спуск». Выполнена из стальной трубы с пластиковой рукояткой; в эргономичных моделях — с мягкой накладкой и регулировкой высоты.
• Ходовое колесо (рулевое) — одно или два, расположены в точке поворота. Обеспечивают маневренность и направление движения.
• Грузовые ролики (тандемные) — размещены в носовой части каждой вилы. При подъеме грузовые ролики и рулевое колесо одновременно принимают нагрузку. Материал роликов — наиболее частая причина замены при wear-out.

Преимущества и недостатки ручной гидравлической рохли

Ручная рохля эффективна до определенного порога интенсивности — примерно 80–120 подъемов с перемещением в смену. За этим порогом физическая нагрузка на персонал становится неприемлемой и возникает обоснование для электрической техники.

Преимущества:

• Простота конструкции: минимум подвижных частей, нет электрики и электроники.
• Автономность: не требует зарядки, топлива или розетки — работает везде.
• Низкая начальная стоимость: от 8 000–15 000 руб. за качественную модель.
• Компактность: легко проходит в узкие проходы от 1,1 м.
• Не требует специального обучения или допуска к управлению ТС.
• Ремонтопригодность: ремкомплект стоит 500–1 500 руб., доступен повсеместно.

Недостатки:

• Высота подъема ограничена 15–20 см — только перемещение по полу, не подъем на стеллаж.
• Физическая нагрузка на оператора при высокой интенсивности работы.
• Чувствительность к покрытию: пороги, щели, мягкий грунт — серьезные препятствия.
• Невысокая скорость на длинных маршрутах: максимум 4–5 км/ч шагом оператора.
• Требует ровной поверхности: уклон свыше 3–5° делает управление нагруженной тележкой опасным.

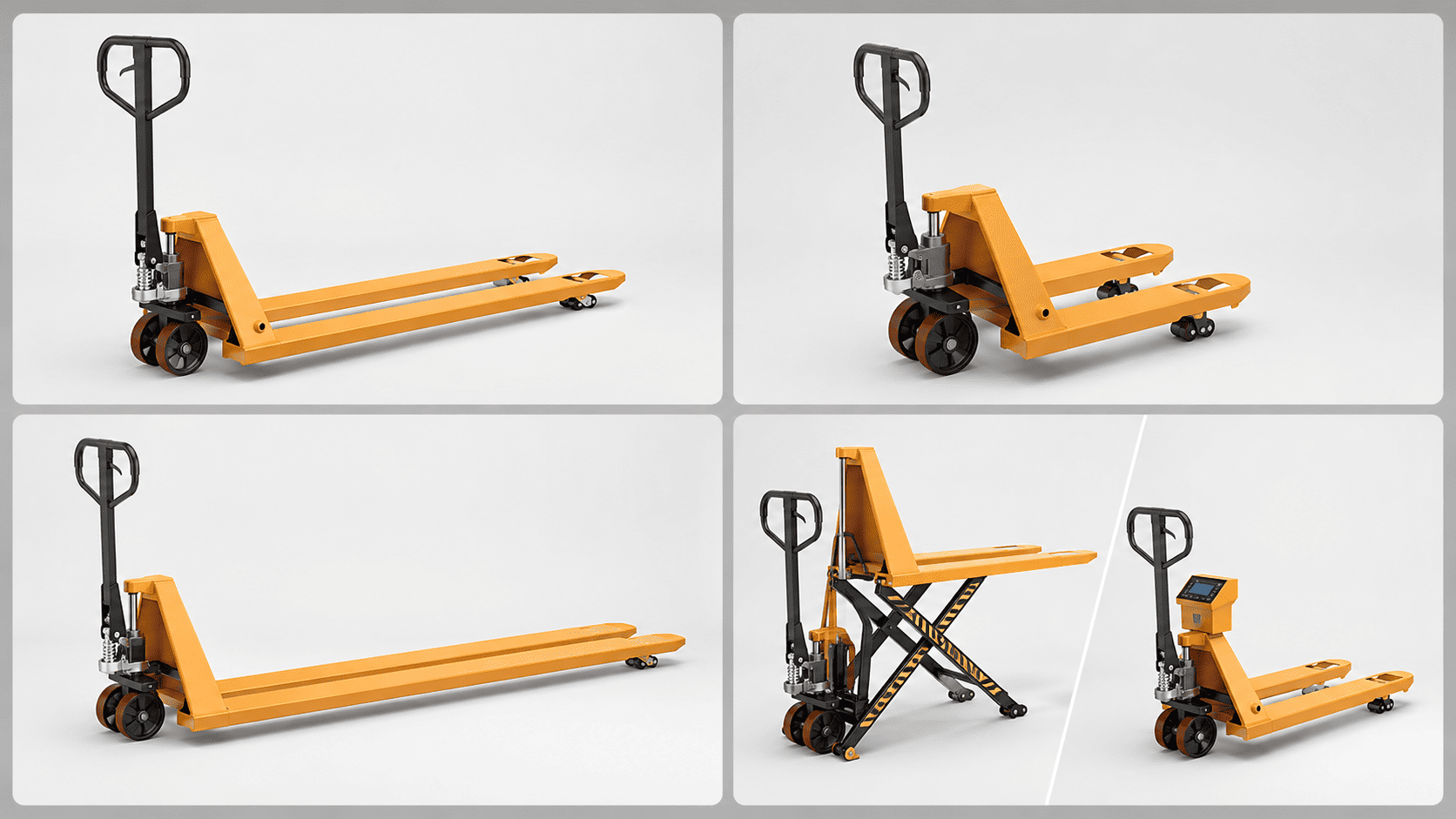

Виды гидравлических тележек: какая нужна именно вам

Типичная ошибка при выборе рохли — начинать сравнение с грузоподъемности, не определив предварительно тип. Рохля с нужной грузоподъемностью, но с вилами неправильной длины или неподходящим дорожным просветом, окажется непригодной для реальных задач. Сначала — тип, потом — параметры.

Стандартная рохля под европоддон

Наиболее распространенный тип — «рабочая лошадка» большинства складов. Вилы длиной 1150 мм, ширина 540–685 мм, грузоподъемность 2000–3000 кг. Рассчитана под европоддон 1200×800 мм. Подходит для 80% стандартных складских задач: прием, перемещение, подача к стеллажу. Дорожный просвет в опущенном положении — 75–85 мм, что позволяет работать с паллетами стандартного размера.

Рохля с короткими вилами (для финского паллета и нестандартной тары)

Вилы длиной 600–800 мм. Применяется с финским поддоном (1000×1200 мм, «поперек»), ящичными паллетами и нестандартной тарой с укороченным проемом. Встречается реже, но незаменима там, где стандартная рохля просто не заходит под груз.

Низкопрофильная рохля

Дорожный просвет в опущенном положении — 55–65 мм против 75–85 мм у стандартной. Предназначена для паллет с низким входным проемом: деревянные поддоны из сырой древесины с набухшими досками, пластиковые ящичные паллеты. Если стандартная рохля «не заходит» под груз — это первый кандидат на замену.

Усиленная рохля (5 т и выше)

Грузоподъемность 3 000–5 000 кг, усиленная рама, вилы из стали повышенной прочности, двойной насос. Применяется в металлообработке, на производствах с тяжелыми заготовками и в складах строительных материалов. Весит 100–150 кг против 65–80 кг стандартной — важно учитывать при перемещении вручную.

Рохля с весами (взвешивающая)

Встроенный тензодатчик и дисплей на рукояти позволяют взвешивать груз непосредственно в момент подъема, без отдельных весов. Погрешность — ±0,1–0,5% от грузоподъемности. Эффективна на приемке товара, при разукомплектации партий и инвентаризации. Добавляет 15–25% к цене базовой модели.

Рохля с подъемом (штабелер-рохля, полуэлектрический штабелер)

Гибрид рохли и штабелера: электрический подъем вил до 1,5–3 м при ручном перемещении. Позволяет загружать нижние ярусы стеллажей без полноценного штабелера. Аккумулятор обеспечивает 4–6 часов работы. Применяется на небольших складах, где покупка штабелера нецелесообразна, но нужна укладка на полку выше уровня пола.

Электрическая рохля

Моторизованное перемещение (оператор управляет, не толкая) при ручном или электрическом подъеме. Скорость до 6 км/ч, пробег от одного заряда — 6–10 часов работы. Оправдана при маршрутах свыше 50–80 м, интенсивности более 100–150 циклов в смену или при работе с грузами, где ручное толкание создает риск травмы.

Рохля из нержавеющей стали

Рама, вилы, корпус гидроузла — из нержавеющей стали AISI 304 (реже 316). Применяется в пищевой и фармацевтической промышленности, на производствах с регулярной влажной уборкой, в цехах с агрессивными средами. Стоит в 1,5–2,5 раза дороже стандартной, но единственная допустимая опция там, где требуется соблюдение санитарных норм.

Как выбрать гидравлическую тележку: критерии выбора

Выбор рохли — последовательная фильтрация по пяти ключевым критериям. Игнорирование любого из них приводит либо к нефункциональной покупке, либо к преждевременному износу.

Грузоподъемность: считайте с запасом

Номинальная грузоподъемность рохли — не рабочая, а максимальная при полностью задвинутых вилах и равномерно распределенной нагрузке. В реальных условиях груз часто смещен к концам вил — фактическая нагрузка на гидроузел возрастает. Правило: выбирать грузоподъемность не менее чем на 20–25% выше реального веса паллеты.

Пример: максимальный вес паллеты на складе — 1 200 кг. Рохля с номиналом 1 500 кг — рабочий вариант. Рохля на 1 000 кг — перегруз, ускоренный износ насоса и риск отказа. Экономия 3 000–5 000 руб. при покупке обернется заменой гидроузла через год.

Таблица 1. Подбор грузоподъемности рохли с запасом

Тип паллеты и размер вил

Длина вил определяется типом поддона:

• Европоддон 1200×800 мм — вилы 1150 мм, ширина 540–685 мм.
• Финский поддон 1000×1200 мм (при подходе с короткой стороны) — вилы 800 мм.
• Американский паллет 1219×1016 мм — вилы 1150 мм с расширенной шириной.
• Полупаллет 600×800 мм — вилы 800 мм, ширина от 450 мм.
• Нестандартная тара с узким входным проемом — низкопрофильная рохля.

Вилы у правильно выбранной рохли должны входить под паллету не менее чем на 2/3 длины. Если вилы заходят на треть или упираются в брус — неправильный типоразмер.

Колёса: самый недооцениваемый параметр

Материал колёс определяет и срок службы тележки, и физическую нагрузку на оператора. Неправильный выбор — один из главных источников преждевременных обращений в сервис.

Таблица 2. Сравнение материалов колёс гидравлических тележек

Производитель и качество гидроузла

Рынок рохлей делится на три ценовых сегмента с принципиально разным ресурсом гидроузла:

• Бюджетный сегмент (8 000–15 000 руб.) — китайские ОЕМ без бренда. Ресурс насоса 50 000–100 000 рабочих циклов. Достаточен для нечастого использования (до 20–30 подъемов в день).
• Средний сегмент (15 000–30 000 руб.) — брендированные китайские (Noblelift, Ameise) и восточноевропейские модели. Ресурс 150 000–300 000 циклов. Оптимальный выбор для большинства складов.
• Профессиональный сегмент (30 000–70 000+ руб.) — европейские бренды (Toyota, BT, Jungheinrich, Still, Crown). Ресурс 500 000+ циклов, заводская гарантия на гидроузел 2–3 года. Оправдан при интенсивной многосменной эксплуатации.

Практический тест при выборе: накачать до максимума, оставить нагруженную тележку на 10 минут. Если вилы опустились более чем на 5 мм — клапанная система не держит, что является дефектом.

Сколько служит рохля и что влияет на ресурс

Реальный срок службы рохли — от 2–3 лет (бюджетный сегмент при интенсивной эксплуатации без обслуживания) до 10–15 лет (профессиональные модели при соблюдении регламента). Разница определяется тремя факторами: качество гидроузла, материал колёс и соблюдение правил эксплуатации.

Факторы, влияющие на ресурс:

• Соблюдение номинальной грузоподъемности: систематическая перегрузка даже на 10–15% сокращает ресурс насоса вдвое.
• Качество гидравлического масла: использование моторного масла или отработки вместо гидравлического — прямой путь к преждевременному износу манжет и клапанов.
• Регулярность обслуживания: ежеквартальная замена масла при интенсивной работе продлевает ресурс гидроузла на 40–60%.
• Соответствие колёс покрытию: нейлоновые колёса на неровном бетоне изнашиваются в 3–4 раза быстрее, чем полиуретановые.
• Условия хранения: рохля, оставленная на улице без укрытия, теряет ресурс из-за коррозии даже при эпизодическом использовании.
• Корректность эксплуатации: резкое открытие спускного клапана — основная причина его преждевременного износа.

Регламент технического обслуживания

Три уровня обслуживания, от которых напрямую зависит срок службы:

• Ежесменный осмотр: визуальная проверка утечек масла, состояния колёс и роликов, целостности вил. Занимает 2–3 минуты. Выявляет 80% проблем на ранней стадии.
• Ежеквартальное техническое обслуживание (при интенсивной эксплуатации — ежемесячное): доливка или замена гидравлического масла (ISO VG 46 или аналог), смазка шарнирных соединений, проверка затяжки крепежа, осмотр колёс на предмет деформаций и трещин.
• Ежегодная плановая проверка: замена масла, проверка состояния уплотнений, при необходимости — замена манжет из ремкомплекта, проверка нагрузкой 1,1 × номинальной грузоподъемности.

Масло для рохли: гидравлическое масло ISO VG 32–46. Объем заливки — 0,3–0,5 л (зависит от модели, указано в паспорте). Масло меняется полностью, не доливается к старому: смешение масла разных марок и вязкости разрушает манжеты быстрее, чем работа на старом масле.

Как правильно пользоваться рохлей

Правильная техника работы снижает физическую нагрузку на оператора и одновременно продлевает ресурс тележки. Наиболее распространенные причины ранних отказов — неполный завод вил и резкое открытие спускного клапана.

Пошаговый алгоритм работы оператора:

1. Перевести рукоять в положение «подъем» (рычаг вверх) — спускной клапан закрыт.
2. Завести вилы под паллету на глубину не менее 2/3 длины вил. Если вилы войдут только на треть, нагрузка на конец вил создаст изгибающий момент и перегрузит гидроузел.
3. Накачать рукоятью 7–10 полных ходов до отрыва груза от пола на 15–20 см. Не поднимать выше необходимого — каждый лишний сантиметр нагружает клапан удержания.
4. Перевести рукоять в «нейтраль» — тележка движется свободно, клапан закрыт, груз зафиксирован.
5. Переместить тележку с грузом по маршруту. Скорость — шагом, на поворотах притормаживать.
6. Для опускания плавно открыть спускной клапан (рукоять «вниз») — груз должен опускаться медленно, под контролем. Резкое открытие — главная причина износа клапана и рывков груза.
7. Вывести вилы из-под паллеты, убедившись, что груз устойчиво стоит на поверхности.

Типичные неисправности рохли и как их устранить

Большинство обращений в сервис связано с тремя проблемами, две из которых решаются самостоятельно за 5–15 минут без инструмента.

Рохля не поднимает груз или поднимает с трудом

Причина в 80% случаев — недостаточный уровень масла или воздух в гидросистеме. Алгоритм диагностики:

• Проверить уровень масла: открутить пробку заливного отверстия (обычно сбоку гидроузла), масло должно быть на уровне отверстия. Если ниже — долить гидравлическое ISO VG 46 до края. В большинстве случаев это решает проблему.
• Прокачать от воздуха: опустить вилы полностью, снять нагрузку, сделать 15–20 ходов рукоятью без груза — воздух выйдет через перепускной клапан.
• Проверить положение спускного клапана: клапан должен быть плотно закрыт (рукоять в положение «подъем»). Если клапан не закрывается полностью — промыть керосином.
• При засоренном клапане: слить масло, промыть гидросистему керосином через заливное отверстие, залить свежее масло.

Если перечисленные шаги не помогли — износ манжет насоса. Требуется ремкомплект (500–1 500 руб.) или обращение в сервис.

Гидроузел подтекает: масло на полу

Различают два типа утечки с разными решениями. Внешняя утечка через шток гидроцилиндра (масло появляется на штоке при подъеме): менять сальник штока — это доступная самостоятельная процедура по ремкомплекту, занимает 30–45 минут. Внутренняя утечка (масло уходит, но наружу не вытекает — вилы медленно опускаются под нагрузкой): износ клапанов или манжет насоса, требует разборки гидроузла, рекомендуется сервисный центр.

Эксплуатация тележки с любой утечкой недопустима: масляное пятно на полу — риск скольжения персонала, а снижение уровня масла в системе ускоряет износ манжет до отказа.

Колёса заклинивают или быстро изнашиваются

Заклинивание в большинстве случаев — намотавшаяся стретч-пленка или скотч. Устраняется без инструмента: поднять тележку, удалить намотку. Профилактика — регулярный визуальный осмотр роликов, особенно в начале смены на складах с интенсивной паллетизацией.

Быстрый износ колёс — следствие несоответствия материала покрытию пола: нейлон на шершавом бетоне, полиуретан на абразивном покрытии. Решение — замена роликов на подходящий материал. Замена занимает 20–30 минут, стоит 800–3 000 руб. за комплект — в 10–20 раз дешевле новой тележки. Иметь запасной комплект роликов на складе с интенсивным оборотом — экономически оправданное решение.

Распространенные ошибки при покупке рохли

Анализ обращений покупателей позволяет выделить пять наиболее частых ошибок.

1. Ошибка: выбор по минимальной цене без оценки ресурса гидроузла. Последствие: насос бюджетной модели при интенсивной работе отказывает за 6–12 месяцев. Решение: запросить у поставщика гарантию на гидроузел и данные о ресурсе в рабочих циклах.
2. Ошибка: грузоподъемность «впритык» — 1 000 кг для паллеты 950 кг. Последствие: постоянная работа на пределе сокращает ресурс насоса в 2–3 раза. Решение: запас 20–25% — обязательное правило, а не перестраховка.
3. Ошибка: игнорирование материала колёс. Последствие: нейлоновые колёса на шершавом бетоне изнашиваются за 1–2 года вместо 4–5; полиуретановые на уличном асфальте — разрушаются от влаги и перепадов температуры. Решение: уточнить тип покрытия пола и выбрать материал по таблице соответствия.
4. Ошибка: покупка электрической рохли при низкой интенсивности (10–20 паллет в день). Последствие: инвестиции не окупаются, аккумулятор деградирует от нечастого использования. Решение: электрика оправдана от 80–100 перемещений в смену или при маршрутах свыше 50–80 м.
5. Ошибка: ручная рохля при высоком потоке (200+ паллет в день). Последствие: перегрузка персонала, рост травматизма, высокая текучесть кадров. Решение: электрическая рохля или штабелер окупаются за счет снижения потерь по здоровью персонала в течение 6–12 месяцев.

Часто задаваемые вопросы

Какая грузоподъемность нужна для небольшого продуктового склада?

Для продуктового склада стандартный диапазон веса паллеты — 600–900 кг. Рохля с грузоподъемностью 2 000 кг — оптимальный выбор: запас достаточный, цена и вес не избыточны. При наличии паллет с жидкостями или консервами весом до 1 200 кг рекомендуется модель на 2 500–3 000 кг.

Можно ли использовать стандартную рохлю под евро-паллеты?

Да — стандартная рохля с вилами 1150 мм и шириной 540–685 мм именно и рассчитана под европоддон 1200×800 мм. Это наиболее распространенный типоразмер. Если европоддон подается «поперек» (длинной стороной к оператору), вилы должны быть не менее 800 мм, а ширина — достаточной для захвата.

Можно ли использовать рохлю на улице?

Можно при соблюдении двух условий: колёса из резины или вулколлана (полиуретан разрушается от влаги и мороза на уличном асфальте), а уклон поверхности — не более 3–5%. Стандартные стальные рамы подвержены коррозии при постоянной уличной эксплуатации; для систематической работы на улице рекомендуется оцинкованное или нержавеющее исполнение.

Как часто нужно менять масло в рохле?

При интенсивной эксплуатации (50+ циклов в день) — раз в квартал. При умеренной (до 20 циклов в день) — раз в год. Марка масла: гидравлическое ISO VG 32–46 (аналоги: HLP 32, HLP 46, веретенное АУ). Объем: 0,3–0,5 л, указан в паспорте модели. Смешивать масла разных марок нельзя — только полная замена.

Рохля стоит на месте, но груз медленно опускается — что делать?

Это признак внутренней утечки через изношенный клапан удержания или манжету насоса. Сначала проверить: плотно ли закрыт спускной клапан (рукоять в «подъем»). Если клапан закрыт, а груз всё равно опускается — нужна замена клапана или манжет. Самостоятельно — по ремкомплекту; при отсутствии опыта — сервисный центр.

Можно ли перевозить на рохле грузы без паллет?

Можно при условии, что груз устойчив на вилах и не перекрывает возможность управления. Трубы, профиль, листовой металл перевозят в специальных ложементах или вязках. Перевозка без паллеты незафиксированного груза недопустима: при торможении или на повороте груз соскользнет. Специальные насадки на вилы (удлинители, ложементы) решают задачу безопасно.

Можно ли отремонтировать рохлю самостоятельно?

Большинство типовых ремонтов доступно без специального оборудования: долив масла, прокачка от воздуха, замена сальника штока, замена колёс и роликов. Все это — по ремкомплекту (500–2 000 руб.) с инструкцией. Разборка насоса и замена клапанов требует опыта и чистоты — при отсутствии навыков предпочтительно сервисное обслуживание.
