Как выбрать мостовой кран: однобалочный или двухбалочный

Выбор между однобалочным и двухбалочным мостовым краном — не выбор «бюджетного» против «дорогого». Это инженерное решение, в котором неправильная спецификация в обе стороны приводит к потерям: переплата за избыточный кран или производственный кризис из-за недостаточного. Настоящий материал разбирает конструктивные различия, пять критериев выбора, типовые сценарии применения и пошаговый алгоритм, позволяющий обосновать выбор конкретного типа крана для конкретного объекта.

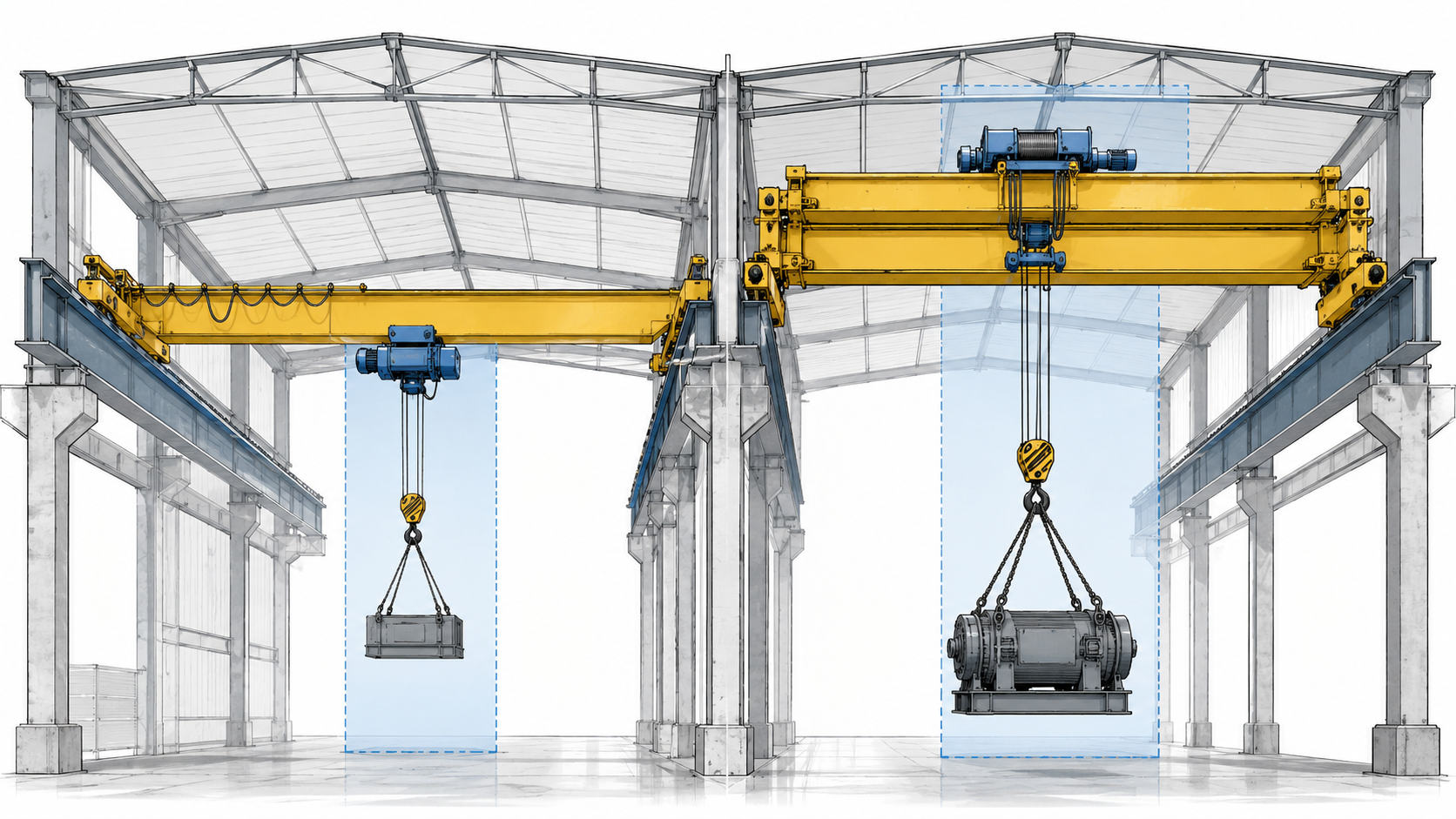

Что на самом деле отличает однобалочный кран от двухбалочного

Визуальное различие между двумя типами кранов очевидно. Конструктивное — не всегда. Однобалочный мостовой кран использует одну главную несущую балку; двухбалочный — две параллельные балки, соединенные концевыми балками в жесткую раму. Это различие определяет все остальное: где находится подъемный механизм, какова жесткость моста, каков диапазон грузоподъемностей и какие режимы работы доступны. Расположение подъемного механизма — ключевой технический факт: у однобалочного крана тельфер подвешен снизу балки, у двухбалочного тележка движется по рельсам сверху двух балок. Это означает, что при одинаковом расстоянии от пола до нижнего пояса ферм двухбалочный кран обеспечивает бо́льшую полезную высоту крюка.

Конструкция однобалочного мостового крана: как это работает

Однобалочный мостовой кран (в обиходе — «кран-балка») состоит из одной главной несущей балки двутаврового профиля, опирающейся на концевые балки с ходовыми колесами. Подъемный механизм — тельфер (электрическая таль) — подвешивается к нижнему поясу главной балки и перемещается вдоль нее. Серийные параметры: грузоподъемность до 20 т, пролет до 34,5 м, высота подъема до 20 м, допустимые режимы работы A1–A5 по ИСО 4301. Конструкция компактна, относительно легка и технологична в изготовлении — что непосредственно отражается на закупочной цене и нагрузке на несущие конструкции здания.

Конструктивные варианты однобалочных кранов: LD, LDC и LDP

Три конфигурации однобалочного крана позволяют оптимизировать высоту крюка в стесненных условиях:

Таблица конфигураций однобалочного крана: прирост высоты крюка

Выбор конфигурации LDC или LDP оправдан при дефиците высоты здания — когда стандартная компоновка LD не обеспечивает требуемую высоту крюка, а переход на двухбалочный кран избыточен по остальным параметрам.

Преимущества и недостатки однобалочного крана

Конструкция двухбалочного мостового крана: в чем принципиальное отличие

Двухбалочный кран имеет две параллельные несущие балки, образующие жесткую коробчатую или двутавровую конструкцию. Крановая тележка с подъемным механизмом (лебедкой) движется по рельсам, уложенным по верху балок. Поскольку тележка расположена над балками, а не под ними, крюк при том же расстоянии от пола до ферм оказывается существенно выше — это критически важно для производств с ограниченной высотой здания. Серийные параметры: грузоподъемность 5–320+ т, пролет до 40,5+ м, высота подъема до 60 м и выше под заказ, режимы A3–A8. Именно жесткость двойной конструкции открывает доступ к тяжелым режимам и большим пролетам.

Преимущества и недостатки двухбалочного крана

Опорный и подвесной тип крана: что важно знать до выбора балочности

Выбор между опорным и подвесным исполнением — независимая переменная, которую необходимо определить до сравнения однобалочного и двухбалочного вариантов. Опорный кран опирается ходовыми колесами на рельсы, уложенные на подкрановые балки или колонны здания; нагрузка передается на несущие конструкции здания. Подвесной кран подвешен к нижнему поясу ферм или балок перекрытия.

Мини-таблица сравнения опорного и подвесного исполнения

Типы привода мостового крана: ручной и электрический

Тип привода определяет допустимую интенсивность эксплуатации и напрямую связан с режимом работы. Ручной привод (перемещение моста и тельфера усилием оператора) — только для режимов A1–A2: редкие подъемы, легкие нагрузки, вспомогательные операции. Электрический привод обязателен начиная с режима A3 и для любой грузоподъемности выше 3,2 т. Частотные преобразователи (VFD/ЧРП) в электроприводе снижают динамические нагрузки при разгоне и торможении, продлевают ресурс механизмов и позволяют плавно регулировать скорость — стандарт для режимов A5 и выше.

Ключевые параметры сравнения: таблица однобалочный vs. двухбалочный кран

Таблица ниже позволяет быстро сопоставить технические возможности двух типов кранов. Таблица — инструмент первичной фильтрации, а не замена инженерному анализу конкретной ситуации.

Таблица 1. Сравнение однобалочного и двухбалочного мостового крана

Самая частая ошибка при выборе мостового крана — и как ее избежать

Наиболее распространенная ошибка при выборе мостового крана — спецификация исключительно по номинальной грузоподъемности («нам нужен кран на 10 тонн»). Этот подход игнорирует режим работы — параметр, который определяет ресурс крана, надежность механизмов и реальную стоимость владения в долгосрочной перспективе.

Типичный сценарий: производственное предприятие приобретает однобалочный кран A3 для цеха с трехсменным графиком. Через 18 месяцев — повторяющиеся отказы механизма подъема, досрочный износ тельфера, незапланированный простой. Причина: реальный режим эксплуатации соответствует A5–A6, для которого однобалочный тельфер не проектировался. Итог: замена оборудования обходится дороже, чем если бы с самого начала был выбран правильный тип.

Три признака того, что кран подобран неправильно:

• Механизм подъема перегревается или требует технического обслуживания чаще установленного регламентом срока
• Кран регулярно работает на пределе номинальной грузоподъемности — запаса по нагрузке практически нет
• Скорость перемещения и подъема не соответствует ритму производственного процесса, создавая «узкое место»

Пять критериев, которые реально определяют выбор между однобалочным и двухбалочным краном

Правильный выбор типа крана определяется совокупностью пяти взаимозависимых критериев. Анализ только одного из них — достаточное основание для ошибки; совокупность пяти ответов дает 90% необходимой картины.

Критерий 1 — Грузоподъемность и тип нагрузки

Номинальная грузоподъемность — отправная точка, но не главный критерий. Первый шаг: определить максимальную рабочую нагрузку с запасом 25–30% (масса груза плюс масса грузозахватного приспособления). Второй шаг: оценить тип нагрузки.

Статическая нагрузка (груз поднимается медленно, без рывков, с редкими циклами) — при прочих равных допускает однобалочный кран. Динамическая нагрузка (быстрые подъемы, торможение, маятниковые перемещения) значительно нагружает механизмы и конструкцию — требует более высокой группы режима и, как правило, двухбалочного исполнения. Опасные грузы (расплавленный металл, кислоты, взрывоопасные вещества) предполагают обязательную резервную тормозную систему, дополнительные устройства безопасности — стандартно доступные только в двухбалочной конфигурации. Практическое правило: если рабочая нагрузка систематически превышает 80% номинала — перейти на следующий типоразмер или на двухбалочный кран.

Критерий 2 — Пролет и жесткость конструкции моста

С увеличением пролета прогиб балки возрастает непропорционально — пропорционально кубу длины пролета. Для однобалочного крана нормативный допустимый прогиб под номинальной нагрузкой составляет L/700 (где L — пролет); для двухбалочного — L/1000–L/1500. Практические пороговые значения по пролету:

• до 12 м — однобалочный кран без ограничений
• 12–18 м — однобалочный допустим при режимах до A4; при A5+ — рассмотреть двухбалочный
• 18–22 м — однобалочный требует специального расчета жесткости; двухбалочный предпочтителен
• свыше 22 м — двухбалочный кран безальтернативен для обеспечения требуемой жесткости

Превышение допустимого прогиба — не только вопрос точности позиционирования груза. Это ускоренный износ ходовых колес тельфера и рельсов, повышенная вибрация, дополнительная динамическая нагрузка на всю конструкцию.

Критерий 3 — Высота крюка и габариты здания

Контринтуитивный, но принципиально важный момент: двухбалочный кран при том же расстоянии от пола до нижнего пояса ферм обеспечивает бо́льшую полезную высоту крюка, чем однобалочный. Объяснение: у однобалочного крана тельфер подвешен снизу балки, его высота «съедает» пространство. У двухбалочного тележка расположена сверху — между рельсами на верхних поясах балок — и крюк при максимальном подъеме может подниматься значительно выше нижней точки моста.

Пример расчета для цеха с чистой высотой 7 м: однобалочный кран стандартной конфигурации LD обеспечивает высоту крюка около 4,3–4,5 м (минус высота моста, тельфера и запасы). Двухбалочный кран европейского стандарта в том же здании — 5,5–5,8 м. Разница в 1,3 м высоты крюка может быть решающей для технологического процесса. Алгоритм расчета требуемой высоты подъема: максимальная высота укладки груза + высота самого груза + высота грузозахватного приспособления + технологический зазор не менее 500 мм до препятствия.

Критерий 4 — Режим работы и интенсивность эксплуатации

Режим работы (группа режима A1–A8 по ISO 4301 / M1–M8 по ГОСТ 25835) — наиболее недооцениваемый критерий. Он учитывает суточную продолжительность работы крана, число циклов подъема за смену и соотношение рабочей нагрузки к номинальной. Практические ориентиры:

Большинство серийных однобалочных кранов рассчитаны на режимы A3–A5. Эксплуатация в режиме A6+ — прямой путь к досрочному износу и внеплановым простоям.

Критерий 5 — Несущая способность здания и подкрановых конструкций

Несущая способность здания — жесткое ограничение, которое перекрывает все остальные предпочтения. Двухбалочный кран значительно тяжелее однобалочного той же грузоподъемности: разница в собственном весе моста может составлять 2–4 раза. Это означает принципиально иные нагрузки на подкрановые балки, колонны и фундамент. Два ключевых параметра для инженерного расчета: максимальное давление колеса на рельс (определяет подкрановые балки) и суммарная нагрузка на колонны (определяет фундамент и несущий каркас).

Данные о здании, необходимые для расчета крана:

• пролет между осями подкрановых балок (в мм с точностью до 1 мм)
• высота от уровня пола до нижнего пояса ферм или перекрытия
• допустимая нагрузка на подкрановые балки (из проектной документации здания)
• материал и сечение подкрановых балок
• тип и несущая способность фундамента под колоннами
• наличие и параметры действующих подкрановых рельсов (при модернизации)

Предупреждение: использование существующего здания без расчета несущей способности под параметры нового крана — одна из наиболее распространенных причин отказа Ростехнадзора в регистрации крана.

Когда достаточно однобалочного крана: реальные сценарии применения

Однобалочный кран — не «дешевый компромисс», а технически оптимальное решение для широкого класса производственных задач. Чрезмерная спецификация (покупка двухбалочного там, где достаточно однобалочного) — такая же ошибка, как и недостаточная.

Признаки того, что однобалочного крана достаточно:

• Максимальная рабочая нагрузка не превышает 12–15 т (с учетом грузозахватного приспособления и запаса 25–30%)
• Пролет не превышает 18–20 м, режим работы — не выше A4–A5
• Производство работает в 1–2 смены с умеренной интенсивностью подъемных операций
• Здание имеет ограниченную несущую способность, и установка двухбалочного крана потребовала бы дорогостоящего усиления конструкций
• Не требуется использование специализированных грузозахватных устройств (магнит, грейфер, траверса с компенсатором)

Типовые отрасли и сценарии: склады общего назначения с 1-сменной работой, ремонтно-механические цеха, производства легкого и среднего машиностроения, участки технического обслуживания, пищевые производства (нержавеющее исполнение), небольшие металлообрабатывающие цеха.

Когда необходим двухбалочный кран: разбор критических условий

Двухбалочный кран становится обязательным — а не просто «лучшим» — выбором при соответствии хотя бы одному из следующих условий. Экономия на правильном типе крана в этих случаях приводит к значительно бо́льшим потерям в течение срока эксплуатации.

Условия, при которых двухбалочный кран становится обязательным:

• Грузоподъемность превышает 20 т — физический предел серийных однобалочных кранов
• Пролет более 22 м — жесткость однобалочной конструкции недостаточна для обеспечения нормативного прогиба
• Режим работы A6 и выше — металлургические, литейные, кузнечные цеха с непрерывным или многосменным производством
• Необходимо использование двух крановых тележек на одном мосту (одновременный подъем двух точек для работы с длинномерными или негабаритными грузами)
• Специализированные грузозахватные устройства: магнитная плита, грейфер, поворотный захват — требуют двухбалочной конструкции для правильного распределения нагрузок
• Перемещение опасных грузов (расплав, кислоты, взрывоопасные вещества) — требует резервных тормозных систем и дополнительных устройств безопасности, стандартно предусмотренных в двухбалочном исполнении

Типовые отрасли: металлургические и сталелитейные заводы, судостроение, авиационное производство, тяжелое машиностроение, энергетика, нефтегазовая промышленность.

Стоимость владения: считаем правильно — от закупки до списания

Закупочная цена крана — наименьшая из пяти составляющих совокупной стоимости владения (TCO). Полный состав TCO: закупка оборудования, монтаж и пуско-наладка, операционные затраты (энергопотребление, расходные материалы), техническое обслуживание и ремонт, стоимость простоев. Для производственных предприятий стоимость незапланированного простоя нередко превышает стоимость самого крана уже за 2–4 месяца.

Практический расчет: производство стоимостью 500 000 руб./сутки, средняя продолжительность внепланового простоя из-за отказа крана — 5 суток = 2 500 000 руб. прямых потерь. Разница в закупочной цене между правильно и неправильно выбранным краном — как правило, существенно меньше. Ориентировочные рыночные цены на 2026 год (без монтажа):

Справочная таблица ориентировочных цен на 2026 год (без монтажа, НДС, доставки и проектной документации)

Стоимость монтажа составляет, как правило, 30–60% от стоимости оборудования. Стоимость однобалочного крана в сравнении с двухбалочным не учитывает потенциальное усиление здания под двухбалочный кран (если требуется) — этот фактор нередко делает два варианта сопоставимыми по TCO при условии правильного выбора типа.

Нестандартный вариант: когда два однобалочных крана лучше одного двухбалочного

Тандемная конфигурация из двух однобалочных кранов, работающих совместно на одном пролете, — обоснованное инженерное решение, которое в ряде случаев превосходит один двухбалочный кран по совокупности параметров. Оба крана двигаются синхронно, распределяя нагрузку между точками подъема длинномерного или нестандартного груза.

Производственный кейс: предприятие по производству химического оборудования, пролет 20 м, нагрузка 28 т. Варианты: один двухбалочный кран 32 т (с учетом запаса) — стоимость оборудования и монтажа около 7,2 млн руб., потребовалось усиление подкрановых балок на 1,8 млн руб. Два однобалочных по 16 т — стоимость 3,6 млн руб., усиление конструкций не потребовалось. Экономия по TCO — 45%.

Условия применения тандема: здание с ограниченной несущей способностью подкрановых конструкций; нагрузка в диапазоне 20–32 т при пролете до 22 м; груз имеет две четко определенные точки строповки на известном расстоянии; наличие системы синхронизации скоростей двух кранов (обязательно при тандемной работе). Ограничение: тандемная работа требует специального ППР и квалифицированного персонала; несинхронный подъем двумя несогласованными кранами категорически запрещен.

Подбор дополнительного оборудования для безопасной и эффективной работы мостового крана

Основные устройства, обязательные или настоятельно рекомендуемые для любого промышленного мостового крана:

• Ограничитель грузоподъемности — автоматически блокирует подъем при превышении номинальной нагрузки; обязателен по ФНП
• Концевые выключатели хода крюка (верхний и нижний), тележки и моста — предотвращают выход за пределы рабочей зоны
• Частотный преобразователь (ЧРП/VFD) — плавный разгон и торможение, снижение динамических нагрузок, экономия энергопотребления на 20–30%; рекомендован начиная с режима A4
• Радиоуправление — мобильность оператора, возможность работы с безопасного расстояния; стандарт для кранов от 5 т
• Крановые весы (динамометр) — встроенное взвешивание груза при подъеме; исключает подъем грузов неизвестной массы
• Система антираскачивания груза — актуальна для высоких скоростей перемещения и длинных подвесов
• Сервисные площадки и лестницы доступа — обязательны для двухбалочных кранов при высоте подъема более 6 м; обеспечивают обслуживание без остановки производства

Пошаговый алгоритм выбора мостового крана для вашего объекта

Восемь шагов алгоритма охватывают все ключевые критерии выбора и позволяют сформировать технически обоснованное задание для поставщика.

1. Определить максимальную рабочую нагрузку. Масса груза + масса грузозахватного приспособления. Добавить запас 25–30%. Уточнить тип нагрузки: статическая, динамическая, опасная.
2. Оценить интенсивность эксплуатации. Число подъемных циклов в смену, число смен, соотношение рабочей нагрузки к номинальной. Определить группу режима A1–A8 (или воспользоваться консультацией поставщика).
3. Провести аудит здания. Замерить пролет (точно), высоту до нижнего пояса ферм, запросить проектную документацию на допустимые нагрузки подкрановых балок и колонн.
4. Рассчитать требуемую высоту крюка. Максимальная высота укладки + высота груза + высота оснастки + запас 500 мм. Сравнить с расчетной высотой крюка для обоих типов кранов при данном пролете.
5. Определить условия среды. Температура (нормальная / морозостойкое исполнение), влажность, наличие химически агрессивных веществ, пыли, взрывоопасной атмосферы — формирует требования к исполнению.
6. Выбрать тип управления и дополнительное оборудование. Подвесной пульт или радиоуправление; ЧРП; ограничитель грузоподъемности; крановые весы; сервисные площадки.
7. Запросить предложения от поставщиков. Не менее трех предложений с полной спецификацией, расчетом нагрузок на здание и ведомостью монтажных работ. Запросить подтверждение соответствия ТР ТС 010/2011.
8. Сопоставить с таблицей сравнения. Проверить, что выбранный тип крана соответствует определенным на шагах 1–6 параметрам по таблице 1 настоящей статьи.

Нормативные требования и соответствие ГОСТ при выборе мостового крана

Соответствие российским нормативным стандартам — обязательное условие, учитываемое с первого дня проектирования. Нормативные документы, которые должен соблюдать поставщик:

• ТР ТС 010/2011 «О безопасности машин и оборудования» — технический регламент Таможенного союза, обязательный для всех кранов, поставляемых на рынок ЕАЭС (наличие декларации соответствия — обязательно)
• ГОСТ 22827-85 — краны мостовые и козловые электрические; технические условия
• ГОСТ 34589-2019 — краны грузоподъемные мостовые и козловые; нормы и методы испытаний
• ФНП «Правила безопасности ОПО, на которых используются подъемные сооружения» (Приказ Ростехнадзора № 533) — требования к монтажу, испытаниям и регистрации
• ГОСТ 25835-83 — краны грузоподъемные; классификация механизмов по режимам работы

Вывод: правильный кран определяется условиями эксплуатации, а не ценой и не брендом

Не существует универсально «лучшего» типа мостового крана — существует правильно подобранный для конкретных условий. Однобалочный кран при нагрузке до 15 т, пролете до 18 м и режиме до A5 — технически и экономически оптимальное решение. Двухбалочный кран при нагрузке свыше 20 т, пролете от 22 м или режиме A6+ — единственное инженерно обоснованное решение.

Пять критериев, определяющих выбор: грузоподъемность и тип нагрузки; пролет и жесткость моста; высота крюка и габариты здания; режим работы; несущая способность здания. Практический следующий шаг — пройти восьмишаговый алгоритм применительно к конкретному объекту и предъявить результаты поставщику как основу для технического предложения. Это сокращает время выбора, исключает пересогласование параметров и гарантирует, что предложенное оборудование соответствует реальной задаче.

Часто задаваемые вопросы

Можно ли заменить один двухбалочный кран двумя однобалочными?

В ряде случаев — да. Тандемная конфигурация двух однобалочных кранов обоснована при нагрузке 20–32 т и пролете до 22 м, когда здание имеет ограниченную несущую способность. Обязательные условия: система синхронизации скоростей, специальный ППР, квалифицированный персонал. Несинхронная работа двух кранов без согласования категорически запрещена.

Какой кран выбрать для склада с пролетом 24 м и нагрузкой 8 т?

При пролете 24 м однобалочный кран требует специального расчета жесткости — прогиб при стандартном двутавре может превысить норматив L/700. При нагрузке 8 т и умеренном режиме работы (A3–A4) оптимален подвесной или опорный однобалочный кран в усиленном исполнении либо легкий двухбалочный. Окончательный выбор определяется расчетом несущей способности здания.

Что важнее при выборе крана — грузоподъемность или режим работы?

Оба параметра обязательны, но режим работы чаще становится причиной ошибок: его значимость недооценивают. Кран с правильной грузоподъемностью, но заниженным режимом работы выйдет из строя раньше нормативного срока. Практическое правило: сначала определить режим работы (по числу циклов и интенсивности), затем — грузоподъемность.

Нужна ли регистрация в Ростехнадзоре для однобалочного крана?

Регистрация в Ростехнадзоре обязательна для кранов грузоподъемностью более 10 т — независимо от типа (однобалочный или двухбалочный). Краны до 10 т регистрации не подлежат, но все требования ФНП по монтажу, испытаниям, сдаточной документации и периодическому техническому освидетельствованию на них распространяются в полном объеме.

Сколько времени занимает изготовление двухбалочного крана под заказ?

Стандартные серийные конфигурации двухбалочного крана до 32 т изготавливаются за 6–10 недель. Нестандартные конфигурации (специальный пролет, высота, режим, исполнение) — 12–20 недель. Однобалочные краны серийных типоразмеров — 3–6 недель. Это необходимо учитывать при планировании сроков запуска производства или реконструкции.
