Кран консольный или мостовой: как выбрать под конкретную задачу

Ежегодно промышленные предприятия переплачивают за краны — не потому что выбирают плохое оборудование, а потому что выбирают не то оборудование. Мостовой кран там, где задачу решил бы консольный, — это замороженные полмиллиона рублей и месяц лишних работ по реконструкции здания. Консольный кран там, где нужен мостовой, — это технологический затык на производственной линии уже через полгода. В этом материале разобраны конструктивные различия обоих типов, типовые производственные сценарии для каждого, ключевые технические параметры и пошаговый алгоритм выбора. Аудитория: технические специалисты, руководители производств, снабженцы, которым нужно принять обоснованное решение, а не просто купить кран.

В чем принципиальная разница между консольным и мостовым краном

Консольный кран — это «рука, закрепленная на опоре»: стрела вращается вокруг одной точки и обслуживает ограниченный сектор пространства. Мостовой кран — это «мост над всей площадью цеха»: крановая тележка движется вдоль пролета, а сам мост — поперек, накрывая всю прямоугольную зону. Принципиальное различие — в форме рабочей зоны и в инфраструктурных требованиях: мостовой кран требует подкрановых путей по всей длине пролета, консольный — только точки крепления.

Как устроен консольный кран

Консольный кран состоит из опорной конструкции (напольная колонна или стена здания), горизонтальной стрелы (консоли) и подъемного механизма — тали или лебедки, перемещающейся вдоль стрелы. Стрела поворачивается вокруг оси крепления на угол 180°, 270° или 360° в зависимости от типа монтажа, формируя рабочую зону в виде сектора или полного круга радиусом, равным вылету стрелы. По способу крепления консольные краны делятся на три основных типа.

Три основных типа консольных кранов по способу монтажа

Каждый тип предполагает свой сценарий применения и свои инфраструктурные требования:

• Стационарный напольный (колонный). Колонна устанавливается на армированный фундамент — наиболее распространенный тип. Угол поворота до 360°. Грузоподъемность до 16 т. Ключевое ограничение: требует фундаментных работ.
• Передвижной (на противовесной базе). Колонна смонтирована на платформе с противовесом — фундамент не нужен. Устанавливается на ровную бетонную площадку за несколько часов. Ограничение: уменьшенная грузоподъемность (как правило, до 2 т), необходимость горизонтального основания.
• Настенный (пристенный). Консоль крепится к колонне или капитальной стене здания. Не занимает площадь пола. Угол поворота до 180°. Ограничение: несущая способность стены должна быть рассчитана под нагрузки от крана.

Во всех трех типах поворот стрелы может быть ручным (для легких нагрузок до 1–2 т) или электромеханическим — с мотор-редуктором, что существенно облегчает работу при частых циклах.

Как устроен мостовой кран

Мостовой кран состоит из моста (одной или двух балок), опирающегося на концевые балки с ходовыми колесами, крановой тележки с подъемным механизмом и подкрановых рельсов, уложенных по всей длине пролета. Тележка перемещается вдоль моста, мост — поперек здания по рельсам, в результате крюк может достичь любой точки прямоугольной рабочей площади. Краны бывают опорными (тележка движется по верху моста, нагрузка передается на подкрановые балки) и подвесными (тележка движется по нижнему поясу, кран подвешен к фермам перекрытия). Ключевое инфраструктурное ограничение — подкрановые пути: без них мостовой кран невозможен.

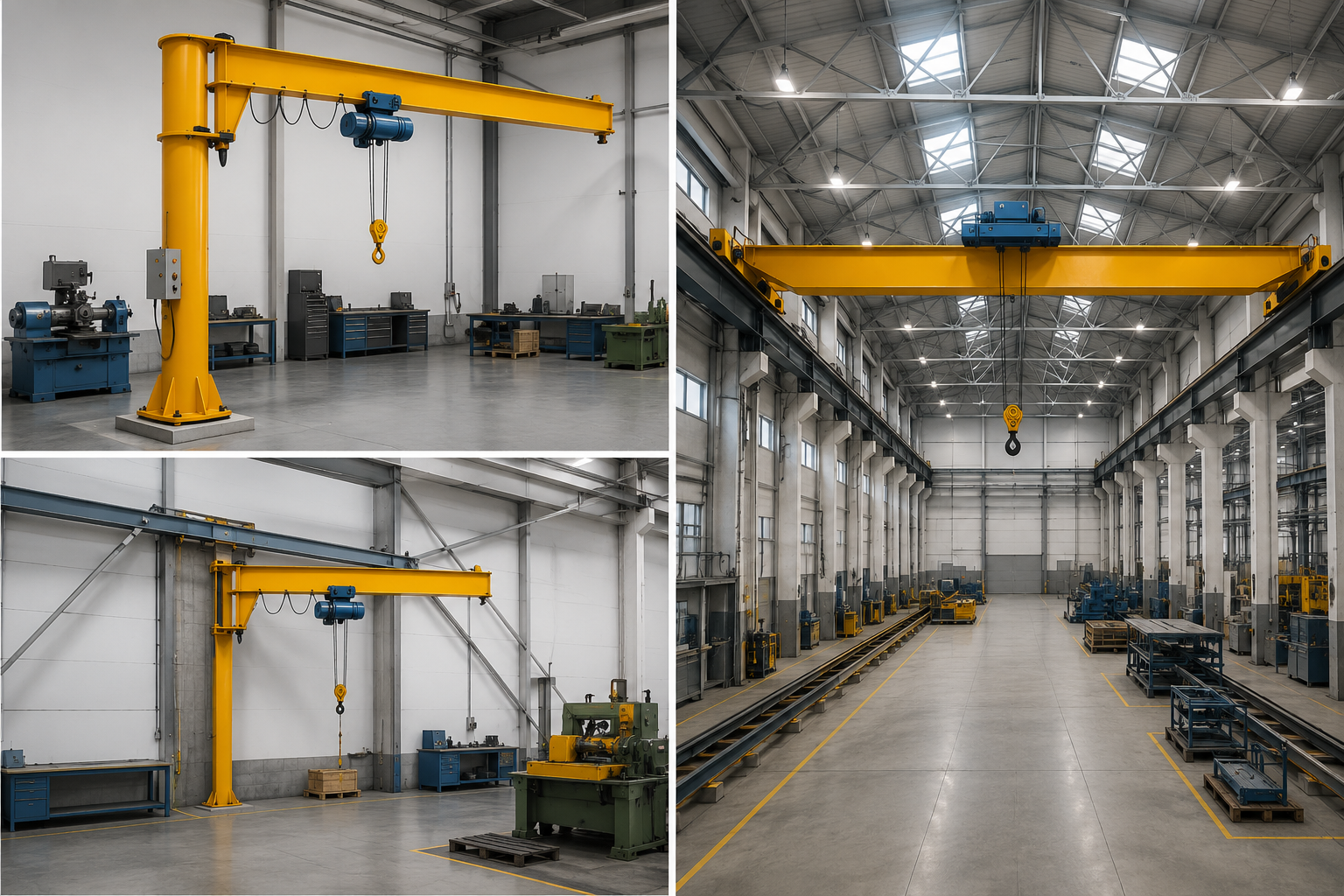

Сравнительная таблица: консольный vs мостовой кран

Таблица ниже позволяет быстро исключить заведомо неподходящий вариант. Окончательное решение требует анализа конкретной ситуации — именно для этого предназначены следующие разделы.

Таблица 1. Сравнение консольного и мостового крана по ключевым параметрам

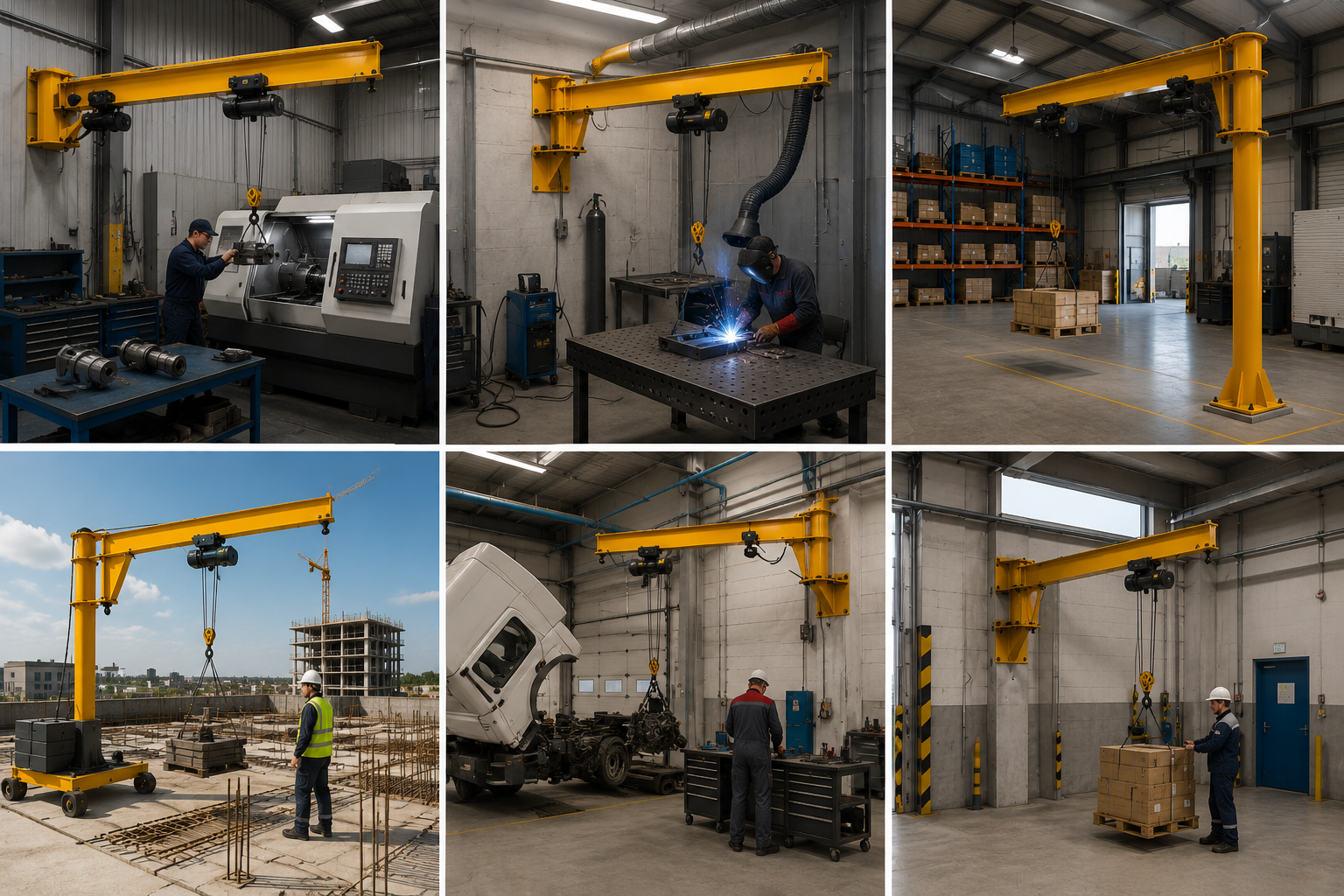

Когда выбирают консольный кран: типовые производственные сценарии

Консольный кран — не «упрощенная замена» мостовому. Это самостоятельное инженерное решение, точно отвечающее определенному классу задач. В трех сценариях ниже читатель найдет описание ситуаций, в которых консольный кран является оптимальным, а не компромиссным выбором.

Обслуживание одного рабочего места или станка

Классический сценарий: токарный участок, сварочный пост, сборочная ячейка — оператор периодически перемещает заготовки или детали в зоне диаметром 6–10 м. Мостовой кран в этом случае избыточен конструктивно, занимает общий ресурс цехового крана и создает конкуренцию между рабочими местами. Консольный кран решает задачу точечно: оператор работает самостоятельно, не завися от занятости общецехового оборудования. Производительность участка растет — а стоимость решения в 3–5 раз ниже, чем добавление еще одного мостового крана.

Ограниченное пространство и невозможность монтажа подкрановых путей

Типичная ситуация: старое здание с недостаточной несущей способностью ферм, низкие потолки (менее 5 м), узкие пролеты (менее 6 м), арендованное помещение, где любая реконструкция исключена договором. В этих условиях установка мостового крана физически невозможна или экономически нецелесообразна — стоимость усиления конструкций сопоставима со стоимостью нового здания. Настенный консольный кран становится единственным реализуемым решением: монтируется к существующей конструкции, не требует подкрановых путей, минимально затрагивает здание.

Склады, строительные площадки и нестандартные задачи

За пределами производственного цеха консольные краны применяются там, где нужна точечная грузоподъемность без постоянной инфраструктуры. Передвижные модели особенно ценны на строительных площадках и при монтажных работах, где точка подъема меняется в процессе проекта. На складах консольный кран обслуживает зону загрузки/разгрузки без конкуренции с техникой в основном объеме.

Типичные задачи, где консольный кран — оптимальный выбор:

• подача заготовок или деталей на станок / в рабочую зону
• обслуживание сварочного поста или сборочной ячейки
• погрузка и разгрузка в зоне ворот или дебаркадера
• монтажные работы на строительных объектах (передвижной тип)
• обслуживание зоны технического обслуживания автотехники
• перемещение грузов в арендованных помещениях без права реконструкции

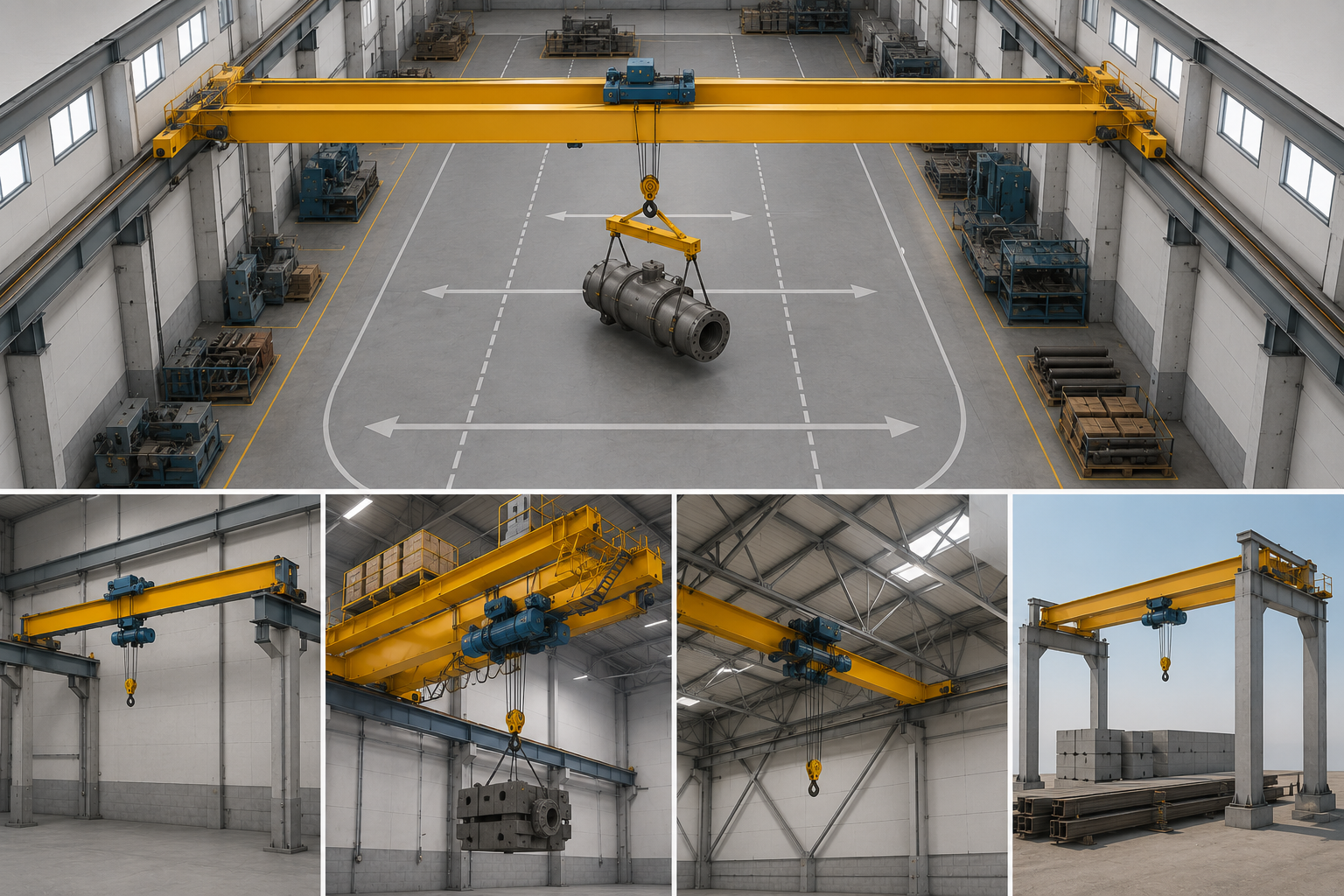

Когда мостовой кран незаменим: его реальные преимущества

Мостовой кран — не «более дорогая альтернатива» консольному. Существует класс задач, для которых он является единственным технически корректным решением — и никакое количество консольных кранов эту задачу не закроет.

Необходимость перекрыть весь пролет цеха

Если груз необходимо доставить в любую точку прямоугольной площади производственного пролета — мостовой кран безальтернативен. Консольный кран физически не способен покрыть прямоугольную зону: его рабочая область — сектор, а не прямоугольник. В производственных линиях с технологическим потоком вдоль пролета, в металлургических цехах, на машиностроительных предприятиях с крупногабаритными узлами полное перекрытие пролета — обязательное условие работы.

Высокие нагрузки и интенсивный режим работы

При грузоподъемности свыше 10–16 т (верхний предел для большинства консольных кранов) и высокой частоте подъемных циклов мостовой кран обеспечивает необходимую конструктивную жесткость, ресурс механизмов и безопасность. Двухбалочные конструкции рассчитаны на грузоподъемность 500 т и выше при непрерывном режиме работы А7–А8. Такие параметры физически недостижимы для консольной схемы.

Опорные и подвесные мостовые краны: в чем разница для монтажа

Опорный кран опирается ходовыми колесами на рельсы, уложенные на подкрановые балки или отдельную крановую эстакаду: нагрузка передается на колонны здания, требования к несущим конструкциям максимальны. Подвесной кран подвешивается к нижнему поясу ферм перекрытия — не нагружает стены, требует меньше высоты здания, но ограничен грузоподъемностью несущих ферм и, как правило, применяется до 10–12 т.

Однобалочные и двухбалочные мостовые краны: когда что выбирать

Однобалочный кран: мост состоит из одной балки, тележка движется по нижнему поясу. Легче, дешевле, монтируется быстрее; подходит для нагрузок до 20 т и пролетов до 28 м. Двухбалочный кран: две главные балки обеспечивают высокую жесткость конструкции; допускает установку дополнительных механизмов (магнитных захватов, грейферов, поворотных крюков); рассчитан на грузоподъемность до 500+ т и пролеты свыше 30 м.

Типичные задачи, где мостовой кран — единственно правильное решение:

• металлургические, литейные, кузнечные цехи с непрерывным производственным циклом
• машиностроительные предприятия с крупногабаритными узлами (двигатели, корпуса, рамы)
• складские комплексы высотного хранения с перемещением по всей площади
• судостроительные, авиационные, энергетические производства
• любое производство с грузоподъемностью выше 16 т
• цеха с технологическим потоком, охватывающим весь пролет

Ключевые технические параметры: что проверить перед покупкой

Правильно составленное техническое задание — половина успешной покупки. Ниже разобраны параметры, которые необходимо определить до обращения к поставщику.

Грузоподъемность: всегда берите с запасом

Грузоподъемность — главный параметр, но наиболее часто задаваемый неверно. Запас 25–30% к максимальной рабочей нагрузке обязателен: он учитывает массу грузозахватного приспособления (стропы, траверсы, крюки), динамические нагрузки при разгоне и торможении, а также возможное увеличение нагрузок в будущем. Практическое правило: для груза 500 кг — кран на 1 т; для груза 3 т — кран на 4–5 т. Диапазоны: консольные краны — 125 кг–16 т; мостовые — 0,5–500+ т.

Вылет консоли и рабочая зона

Для консольного крана вылет стрелы (расстояние от оси вращения до крюка в крайнем положении) определяет радиус рабочей зоны. Параметр рассчитывается от реальной планировки: расстояние от точки крепления до самой дальней точки подачи груза плюс 0,5–1 м технологического запаса. Типовой диапазон для консольных кранов — до 12 м. Практический совет: сначала нанести рабочую зону на план помещения — это сразу выявляет «мертвые углы» и позволяет правильно расположить точку крепления.

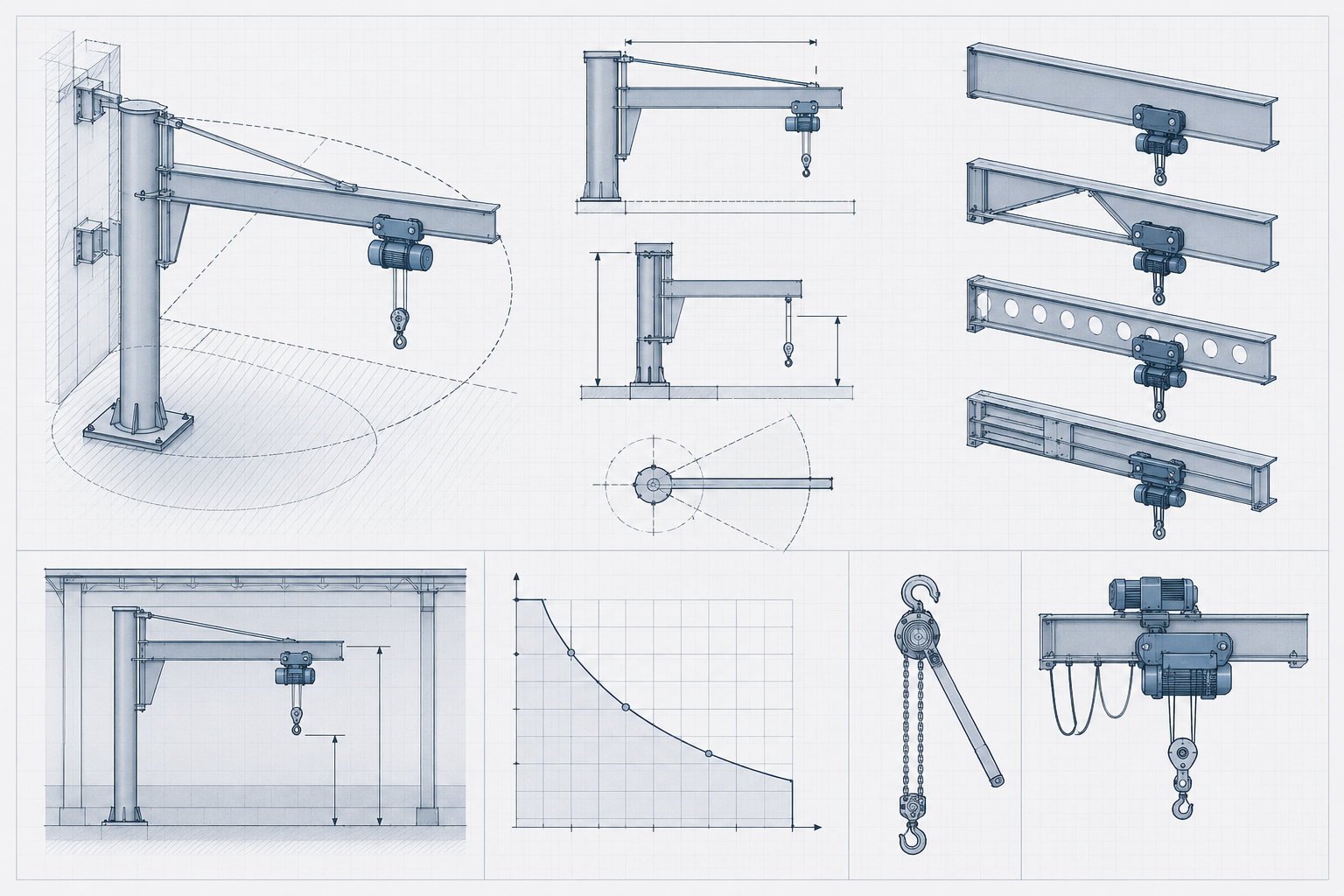

Варианты исполнения консоли: как конструктив влияет на характеристики

Конструктивное исполнение стрелы напрямую определяет допустимую грузоподъемность при заданном вылете. Основные варианты: двутавр (стандартное решение — до 3,2 т); двутавр с укосиной или швеллером (повышенная жесткость при вылете более 6 м — до 8 т); перфорированный двутавр (снижение собственного веса при сохранении жесткости); специальные профили для тяжелых консольных кранов (до 16 т). Чем больше вылет и грузоподъемность — тем жестче должна быть стрела; недостаточная жесткость приводит к прогибу и ускоренному износу тали.

Высота подъема и угол поворота

Высота подъема — расстояние от уровня пола до крюка в верхнем положении. Рассчитывается как: высота груза в верхнем положении плюс высота грузозахватного приспособления плюс технологический зазор (не менее 0,5 м) до ближайшего препятствия. Недооценка этого параметра — одна из наиболее распространенных ошибок при составлении ТЗ. Угол поворота: 180° — для настенных кранов (поворот только в сторону помещения); 270° или 360° — для напольных колонных моделей. Ключевой момент: смежные консольные краны не должны иметь пересекающихся рабочих зон.

Тип привода и режим работы: ручной или электромеханический

Ручной привод оправдан при нагрузках до 1–2 т и интенсивности не более 10–15 подъемных циклов в смену: низкая стоимость, нет электрических цепей, не требует обслуживания. Электропривод обязателен при грузоподъемности выше 3,2 т, высокой частоте циклов или когда ручной разворот стрелы физически затруднен. Режим работы (А1–А8 по ИСО 4301) определяет требования к механизмам и сроку службы: легкий режим (А1–А3) — редкие подъемы, тяжелый (А6–А8) — непрерывная эксплуатация с высокими нагрузками.

5 параметров, которые нужно определить до обращения к поставщику:

1. Максимальный вес груза (с запасом 25–30% к фактической нагрузке)
2. Требуемый вылет консоли или длина пролета мостового крана
3. Необходимая высота подъема (с учетом груза, оснастки и технологического зазора)
4. Режим работы: число циклов в смену и суточная продолжительность работы
5. Условия среды: температура, влажность, наличие химических реагентов или взрывоопасной атмосферы

Условия эксплуатации и требования к монтажу: что нельзя игнорировать

Технические параметры крана теряют смысл без учета инфраструктурных реалий объекта. По опыту, примерно в 30% случаев детальный аудит выявляет дополнительные работы, которые никто не планировал — фундаментные, строительные или электротехнические. Выявить их до покупки кратно дешевле, чем столкнуться с ними при монтаже.

Фундамент, колонны и несущие конструкции

Напольный консольный кран создает значительный опрокидывающий момент на фундамент — расчет и устройство армированного фундамента под каждую точку крепления обязательны. Настенный кран требует проверки несущей способности стены: старые кирпичные кладки нередко не выдерживают расчетных нагрузок. Мостовой опорный кран требует либо усиления существующих строительных конструкций под подкрановые балки, либо устройства отдельной крановой эстакады — это существенная строительная работа, которую необходимо заложить в бюджет проекта.

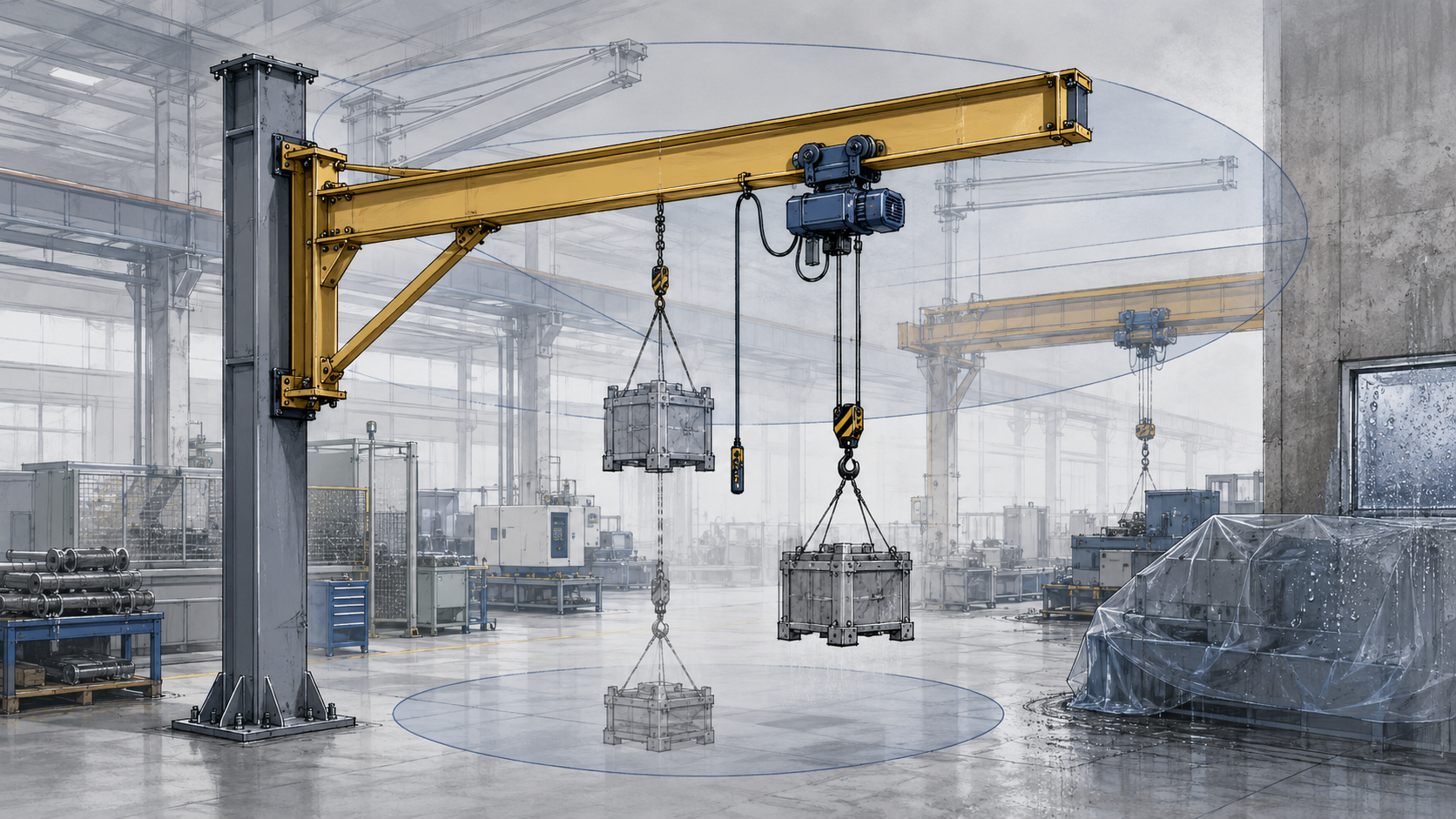

Работа в агрессивной среде, при высокой влажности или во взрывоопасных зонах

Уличный монтаж и химически агрессивные среды (гальванические производства, химические склады, открытые площадки у моря) требуют антикоррозийной защиты металлоконструкций (окраска в несколько слоев или оцинкование) и специального электрооборудования с классом защиты не ниже IP54. Взрывоопасные зоны (классы Ex) обязывают применять взрывозащищенное исполнение всех электрических компонентов (электродвигателей, пультов, концевых выключателей) согласно требованиям Технического регламента Таможенного союза ТР ТС 012/2011. Морозостойкое исполнение требуется при эксплуатации при температурах ниже -20°C — используются специальные марки стали и морозостойкие смазки.

Системы управления и безопасности: выбираем правильно

Выбор системы управления и набора устройств безопасности непосредственно влияет на производительность, комфорт оператора и уровень защиты персонала. Это не опция «по желанию» — часть устройств безопасности обязательна по ФНП Ростехнадзора.

Типы управления: что выбрать под ваши условия

Проводной подвесной пульт — надежное, простое и недорогое решение: оператор управляет краном, находясь непосредственно у груза; кабель обеспечивает надежную связь без радиопомех. Ограничение: оператор привязан к зоне кабелем, что неудобно при крупногабаритных грузах. Радиоуправление дает полную мобильность оператора — возможность отойти в безопасную зону при перемещении опасных или нестандартных грузов; актуально для кранов грузоподъемностью более 5 т. Ручное управление (без электроники) применяется для легких консольных кранов с ручным поворотом стрелы и ручной талью — минимальная стоимость, нулевые требования к электроснабжению.

Обязательные системы безопасности: ограничители и датчики

Минимальный обязательный набор для любого электрического промышленного крана:

• Ограничитель грузоподъемности — автоматически блокирует подъем при превышении номинала; обязателен для любого электрического крана
• Концевые выключатели верхнего (и нижнего при необходимости) положения крюка — исключают удар тали о конструкции
• Концевые выключатели хода тележки и моста — предотвращают выход за пределы рабочей зоны
• Ограничитель угла поворота (для консольных кранов) — защищает от столкновения с соседним оборудованием
• Звуковая сигнализация движения — предупреждает персонал в рабочей зоне
• Защитное заземление всех металлоконструкций и электрооборудования

Тормозная система подъемного механизма обеспечивает удержание груза при отключении электропитания и автоматическое отключение привода при перегрузке — ее исправность проверяется при каждом техническом освидетельствовании.

Из чего складывается стоимость крана: что влияет на цену

Стоимость промышленного крана — это не только цена металлоконструкции. Бюджетные сюрпризы чаще всего приходят из двух мест: стоимость фундаментных работ (особенно при напольных консольных кранах в старых зданиях) и стоимость проектной документации с освидетельствованием в Ростехнадзоре. Оба пункта нередко выпадают из первоначальной сметы. Консольный кран, как правило, дешевле мостового по стоимости оборудования и монтажа — но при нестандартных условиях (фундамент в сложных грунтах, взрывозащита, нестандартный вылет) разница нивелируется.

Факторы, влияющие на стоимость промышленного крана:

• Тип и конфигурация крана (консольный / мостовой, одно- / двухбалочный, опорный / подвесной)
• Грузоподъемность — основной ценообразующий параметр металлоконструкции
• Вылет консоли или длина пролета мостового крана
• Тип привода: ручной, электрический, радиоуправление
• Высота подъема — влияет на длину кабельных трасс и цепи тали
• Исполнение: общепромышленное, взрывозащищенное (Ex), антикоррозийное, морозостойкое
• Дополнительные опции: магнитные захваты, грейферы, поворотный крюк, специальная оснастка
• Стоимость монтажа и фундаментных работ (нередко 30–50% от стоимости оборудования)
• Проектная документация и технический надзор
• Регистрация и освидетельствование в Ростехнадзоре (для кранов, подпадающих под ФНП)
• Доставка и шеф-монтаж (при поставке из другого региона)

Пошаговый алгоритм выбора: от задачи к готовому решению

За годы практики сложился алгоритм, который в 90% случаев дает однозначный ответ уже на этапе подготовки технического задания. В оставшихся 10% — нестандартные объекты или граничные параметры — требуется индивидуальная консультация специалиста. Пройдите эти восемь шагов применительно к своей ситуации:

1. Определить задачу. Что именно нужно перемещать, откуда и куда, с какой частотой? Ответ сразу выявляет тип рабочей зоны (сектор или прямоугольник) и режим работы.
2. Оценить рабочую зону. Нанести на план помещения маршруты перемещения грузов. Если зона — сектор вокруг одной точки, рассматривается консольный кран. Если прямоугольник на весь пролет — мостовой.
3. Провести аудит объекта. Замерить: высоту до нижнего пояса ферм или перекрытия, ширину пролета, расстояние до ближайших препятствий, несущую способность конструкций. Привлечь строителя или конструктора при наличии сомнений.
4. Определить условия среды. Температурный диапазон, уровень влажности, наличие химически агрессивных сред, пыли, взрывоопасной атмосферы. Это определяет исполнение крана и надбавку к стоимости.
5. Сформулировать технические параметры. Максимальная нагрузка (с запасом 25–30%), требуемый вылет или пролет, высота подъема, режим работы (число циклов в смену).
6. Выбрать тип управления. Проводной пульт для стандартных задач; радиоуправление — при крупногабаритных или опасных грузах либо при грузоподъемности свыше 5 т.
7. Запросить коммерческие предложения. Не менее трех предложений от поставщиков с полной спецификацией оборудования и ведомостью монтажных работ. Минимальная цена без детализации — повод насторожиться.
8. Проверить документацию поставщика. Наличие лицензии Ростехнадзора на монтаж грузоподъемных сооружений, аттестованного персонала, паспортов на кран и комплектующие.

Типичные ошибки при выборе крана: как не потерять деньги и время

За годы практики несколько ошибок встречаются снова и снова — на разных предприятиях, с разными задачами, но с одинаковыми последствиями. Список ниже — не теоретические риски, а реальные производственные ситуации.

• Выбор грузоподъемности «впритык». Кран подобран точно под текущую нагрузку без запаса. Через год — новая заготовка на 15% тяжелее, и кран эксплуатируется с нарушением паспортного режима. Последствие: ускоренный износ, отказ тормозной системы, несчастный случай. Как избежать: закладывать запас 25–30% к максимальной рабочей нагрузке всегда.
• Игнорирование аудита объекта. ТЗ составлено по памяти, без замеров. При монтаже выясняется, что высота подъема недостаточна, или несущая способность стены не позволяет установить настенный кран. Последствие: дополнительные строительные работы, задержка на 4–8 недель. Как избежать: провести замеры и конструктивный расчет до выдачи ТЗ.
• Мостовой кран там, где достаточно консольного. Руководство выбирает мостовой кран «с запасом» для одного рабочего места с нагрузкой 500 кг. Переплата — в 3–5 раз, реконструкция здания под подкрановые пути, месяц простоя. Как избежать: если рабочая зона — сектор до 10 м, начинать выбор с консольного крана.
• Экономия на системах безопасности. Ограничитель грузоподъемности и концевые выключатели «пропускаются» ради снижения стоимости. Последствие: первый же перегруз — отказ тормозной системы или выход тали за пределы рабочего хода. Как избежать: минимальный обязательный набор систем безопасности — не опция, а требование ФНП.
• Неверный выбор типа привода. Ручная таль выбрана для 40–50 подъемных циклов в смену. Через три месяца — хроническая усталость операторов и требование электрификации. Как избежать: при интенсивности более 15–20 подъемов в смену — только электропривод.
• Покупка без технического задания. Поставщик предлагает «стандартную модель», заказчик соглашается «на глаз». Результат: неподходящий вылет, недостаточная высота подъема, неверный класс защиты. Как избежать: составить ТЗ по алгоритму из предыдущего раздела до обращения к поставщику.

Заключение: как принять взвешенное решение

Правильный кран — не самый мощный и не самый дорогой, а точно соответствующий задаче. Консольный кран обеспечивает точечную грузоподъемность там, где мостовой избыточен. Мостовой кран незаменим там, где нужно перекрыть весь пролет или работать с нагрузками, превышающими возможности консольной схемы. Оба типа при правильном выборе обеспечивают высокую производительность, долгий ресурс и безопасность персонала.

Если после изучения материала остались вопросы или ситуация выходит за рамки типовых сценариев — обратитесь к специалисту с техническим заданием, составленным по алгоритму из этой статьи. Грамотно сформулированное ТЗ сокращает время выбора и гарантирует, что поставщик предложит именно то оборудование, которое нужно.

Часто задаваемые вопросы

Можно ли заменить мостовой кран несколькими консольными?

Только частично и только для конкретных задач. Несколько консольных кранов могут обслуживать отдельные рабочие места, но не способны перемещать груз по всей прямоугольной площади пролета — у каждого из них рабочая зона ограничена сектором. Если технологический процесс требует доступа в любую точку пролета, мостовой кран безальтернативен.

Какой кран проще и быстрее установить?

Консольный кран устанавливается значительно быстрее. Передвижной (на противовесной базе) — за несколько часов без фундаментных работ. Стационарный напольный — 3–5 рабочих дней с учетом фундамента. Монтаж мостового крана занимает от 5 до 20 рабочих дней в зависимости от грузоподъемности, типа и необходимости прокладки подкрановых путей.

Какой кран дешевле: консольный или мостовой?

В большинстве случаев консольный кран дешевле по стоимости оборудования и монтажа. Однако при нестандартных условиях — сложный фундамент, взрывозащищенное исполнение, большой вылет — разница сокращается. Ориентир: консольный кран грузоподъемностью 1–3 т обходится в 2–5 раз дешевле сопоставимого однобалочного мостового крана с учетом полного комплекса монтажных работ.

Нужна ли проектная документация для установки консольного крана?

Да, проектная документация обязательна. Для кранов грузоподъемностью более 1 т, подпадающих под требования ФНП Ростехнадзора, разрабатывается проект производства работ (ППР) и паспорт объекта. Кран регистрируется в Ростехнадзоре, если его грузоподъемность превышает 10 т. Все консольные краны подлежат периодическому техническому освидетельствованию независимо от грузоподъемности.

Как часто нужно обслуживать промышленный кран?

Периодичность технического обслуживания: ежедневно — визуальный осмотр оператором перед началом смены; еженедельно — проверка крепежных соединений, состояния тросов и цепей; ежемесячно — смазка узлов, проверка тормозной системы и концевых выключателей; ежегодно — полное техническое освидетельствование с нагрузочными испытаниями согласно ФНП Ростехнадзора.
