Лебедка электрическая: устройство, характеристики, выбор и эксплуатация

Что такое электрическая лебедка и чем она отличается от других грузоподъемных механизмов

Электрическая лебедка — это механизм, преобразующий электрическую энергию в контролируемое тяговое усилие для подъема, опускания или горизонтального перемещения грузов. В отличие от такелажного оборудования с ручным приводом, электролебедка работает от сети или бортовой аккумуляторной системы, обеспечивая стабильное усилие без физических затрат оператора.

Практика показывает, что покупатели нередко путают электрическую лебедку с талью и домкратом. Таблица ниже позволяет расставить все по местам.

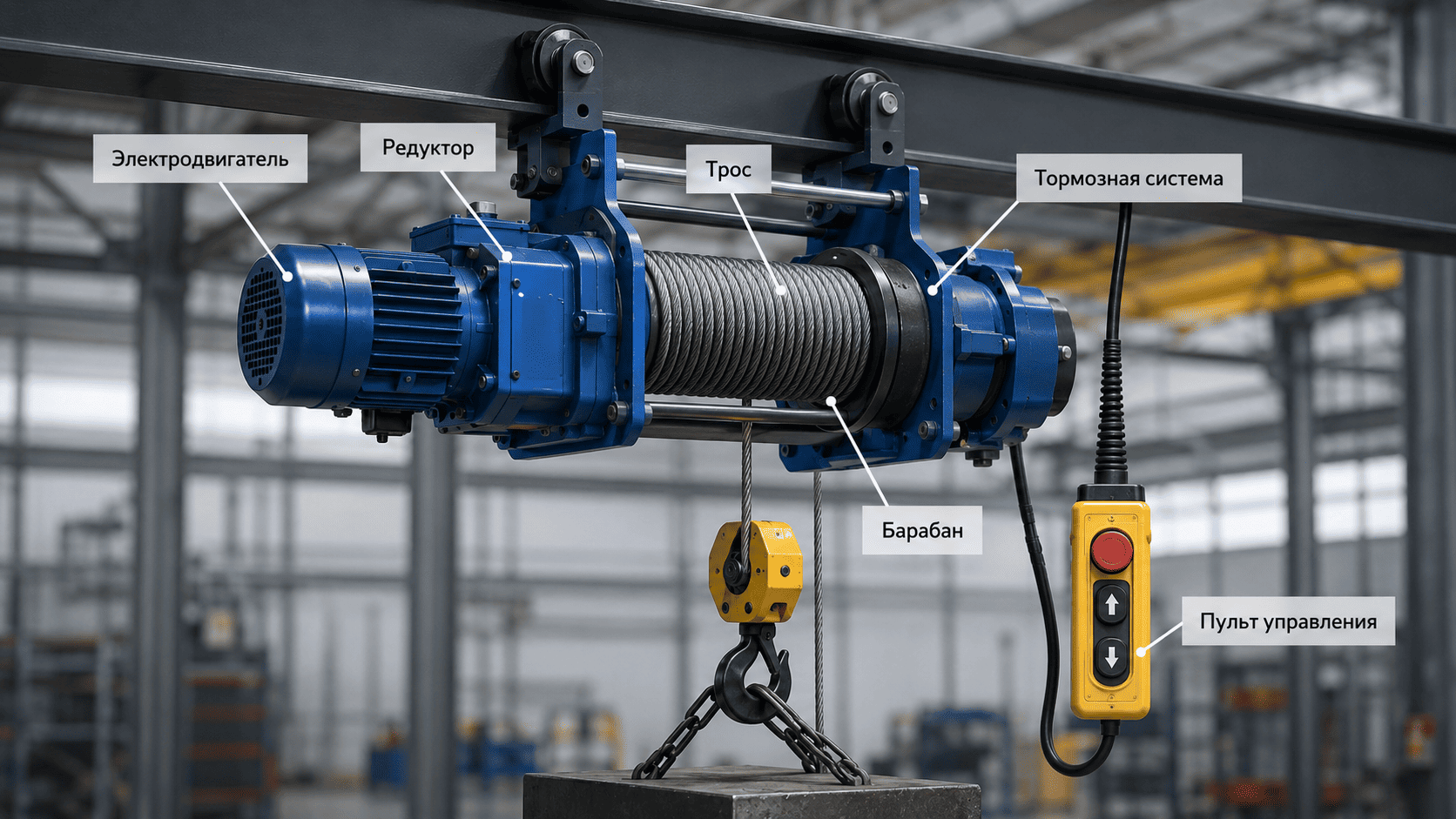

Устройство электрической лебедки: из чего она состоит

Прежде чем выбирать лебедку по каталогу, важно понять, что скрывается за цифрами технических характеристик. Конструкция электрической лебедки — это совокупность взаимосвязанных узлов: электрический двигатель, механический редуктор, трос, тормозная система, барабан и пульт управления. Каждый из них напрямую влияет на то, как оборудование поведет себя в условиях реальной нагрузки.

Электродвигатель

Электродвигатель — сердце лебедки. Выпускаются две основные конструкции: моторы с последовательным возбуждением и моторы с постоянными магнитами. Первые отличаются высоким пусковым крутящим моментом и устойчивостью к низким температурам, поэтому специалисты рекомендуют их для эксплуатации при −20 °C и ниже. Вторые компактнее, но менее терпимы к морозу. Мощность бытовых моделей составляет 0,4–2,2 кВт, промышленных — 3–45 кВт; именно этот параметр определяет максимальное тяговое усилие.

Редуктор — планетарный и червячный: принципиальная разница

Редуктор передает крутящий момент от двигателя на барабан и регулирует скорость намотки. Ключевое практическое правило: для статических нагрузок (удержание груза в подвешенном состоянии) предпочтителен червячный редуктор — он обеспечивает самоторможение при отключении питания. Для динамичных рабочих циклов с частыми включениями оптимален планетарный редуктор: высокий КПД (до 96%), компактность, меньший нагрев. Выбор типа редуктора — второй по важности параметр после грузоподъемности, однако большинство покупателей о нем не задумываются.

Барабан и канатоемкость

Барабан наматывает рабочий трос слоями. Важный нюанс, который часто упускают: тяговое усилие снижается на 15–30% с каждым дополнительным слоем намотки. Поэтому при расчете нагрузки ориентируются на усилие первого слоя. Рекомендуемый запас канатоемкости — 15–20% от требуемой рабочей длины троса.

Трос и стальной канат: диаметр, конструкция, ресурс

Стальной трос — расходный элемент, от состояния которого зависит безопасность. Диаметр подбирается под разрывную нагрузку с коэффициентом запаса не менее 3. Чем больше проволок в конструкции каната, тем он гибче и долговечнее при многократных перегибах. Синтетические тросы легче, не травмируют руки при обрыве, но уступают стальным по стойкости к абразивному износу и высоким температурам.

Тормозная система

Тормоз электрической лебедки выполняет две функции: удерживает груз при отключении питания и предотвращает самопроизвольное опускание. Дисковые тормоза надежнее ленточных при частых нагрузочных циклах, а электромагнитная муфта обеспечивает мгновенное срабатывание без участия оператора. Перед каждым рабочим циклом тормоз необходимо проверять.

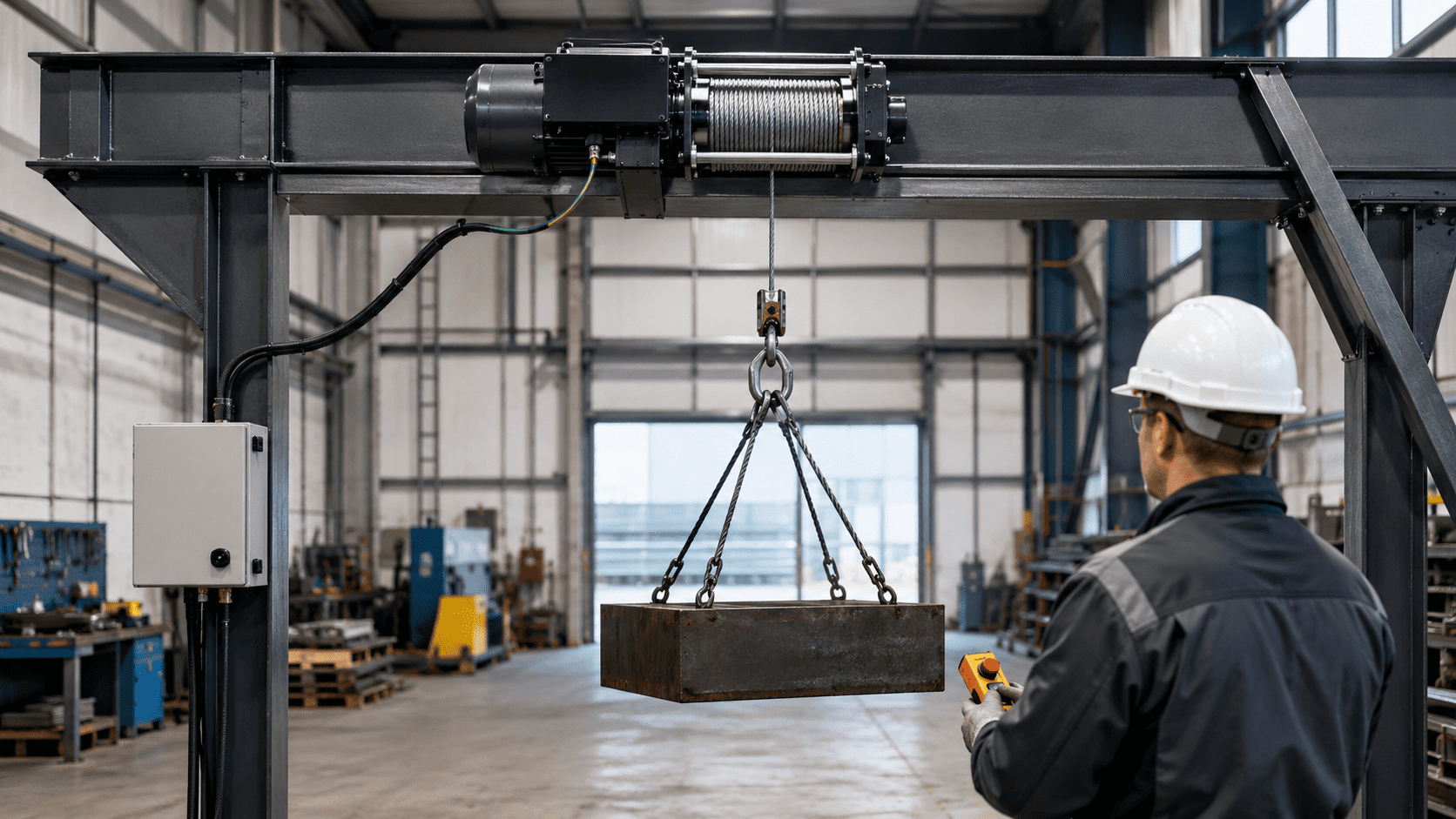

Пульт управления и защитная автоматика

Пульт управления обеспечивает оперативный контроль над лебедкой. Стандартный комплект включает кнопки «Вверх» / «Вниз» / «Стоп», концевые выключатели (ограничители хода) и тепловую защиту двигателя. В промышленных моделях применяется радиоуправление — оператор может находиться на безопасном удалении от подвешенного груза.

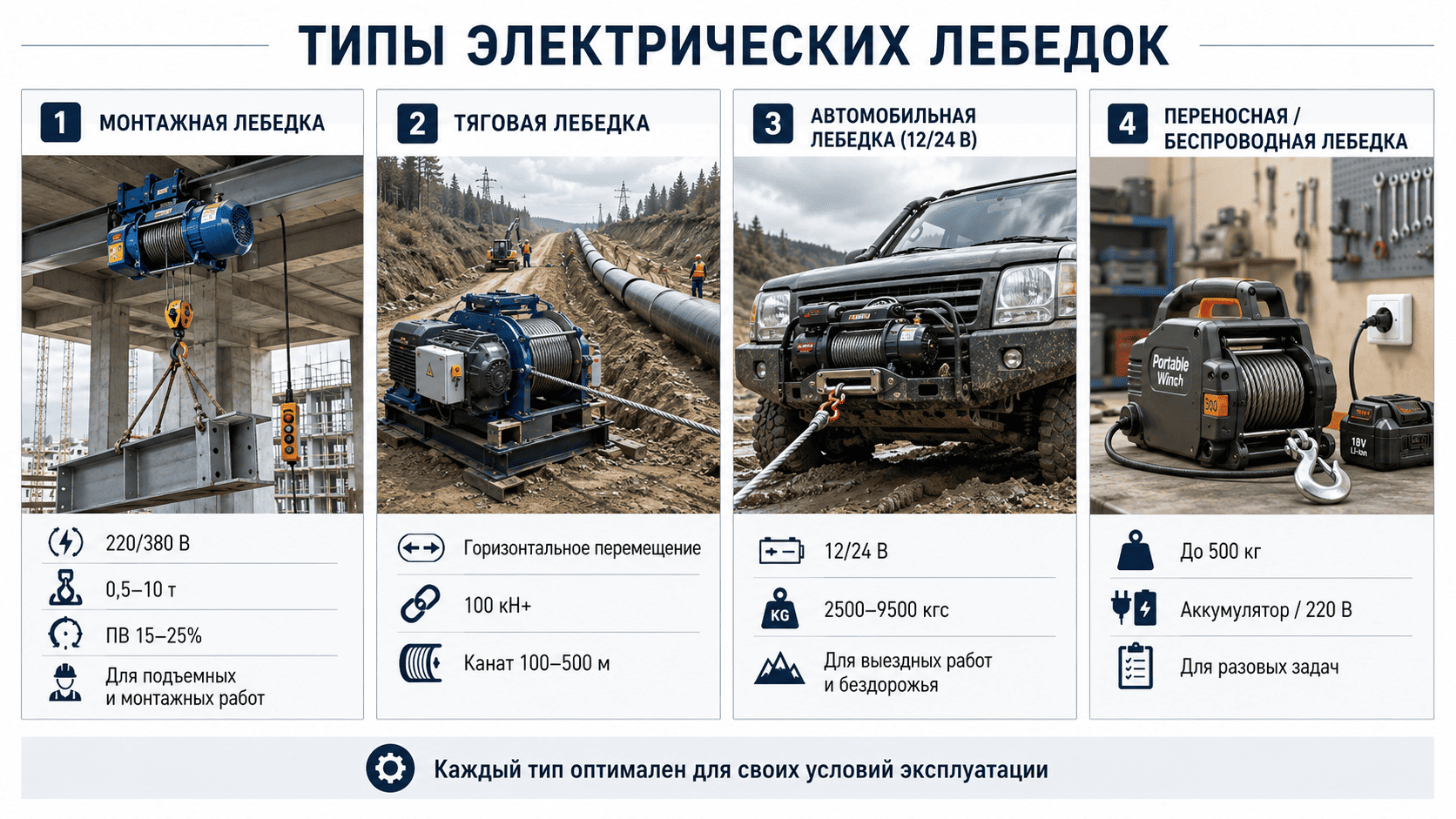

Виды электрических лебедок и их применение

Рынок предлагает несколько конструктивных типов электролебедок, каждый из которых оптимален для определенных условий. Понимание различий позволяет избежать ошибок при выборе.

Монтажная лебедка

Монтажная электрическая лебедка рассчитана на строительные и монтажные работы: подъем конструкций, оборудования, опалубки. Характерные особенности — одно- или трехфазное питание 220/380 В, стационарное крепление к конструкции перекрытия или порталу, грузоподъемность 0,5–10 т. ПВ (продолжительность включения) у большинства моделей составляет 15–25%, что подразумевает периодическую, а не непрерывную работу.

Тяговая лебедка

Тяговая лебедка предназначена для горизонтального или наклонного перемещения грузов по земле, рельсам, направляющим — без подъема. Широко применяется при монтаже трубопроводов, прокладке кабеля, в горнодобывающей отрасли. Тяговое усилие достигает 100 кН и выше, длина рабочего каната — 100–500 м.

Автомобильная лебедка (12/24 В)

Автомобильная лебедка работает от бортовой сети транспортного средства (12 или 24 В постоянного тока). Монтируется на бампер внедорожника, эвакуатора, спецтехники. Типичное тяговое усилие — 2500–9500 кгс. Благодаря автономности от стационарной электросети незаменима в условиях бездорожья и на выездных объектах.

Переносная и беспроводная лебедка

Переносная лебедка оснащена встроенным аккумулятором или подключается к бытовой розетке 220 В. Рассчитана на разовые задачи небольшой мощности: подъем мотора в гараже, натяжение ограждений, работа в труднодоступных местах без стационарного подключения. Грузоподъемность, как правило, не превышает 500 кг.

Ключевые технические характеристики электрических лебедок

При выборе электрической лебедки технический паспорт содержит десятки параметров. Ниже — те, которые определяют практическую пригодность оборудования.

Грузоподъемность и коэффициент запаса

Грузоподъемность — это максимально допустимая нагрузка на крюк при работе в штатном режиме. Для практических расчетов к фактическому весу груза добавляют 20–30% в качестве запаса. Если предполагается работа с полиспастом (системой блоков), номинальная грузоподъемность умножается на кратность полиспаста.

Продолжительность включения (ПВ%)

ПВ% определяет, какую долю рабочего времени лебедка может работать под нагрузкой без перегрева. Например, ПВ 15% означает: 9 минут работы и 51 минута охлаждения в рамках часового цикла. ПВ 40% — стандарт для строительных применений. Для конвейерных и складских операций требуется ПВ 60–100%. Занижение этого параметра — одна из наиболее частых причин преждевременного выхода двигателя из строя.

Напряжение питания и электрические требования

Бытовая сеть 220 В обслуживает лебедки мощностью до 2,2–3 кВт. Оборудование мощнее требует трехфазной сети 380 В с автоматом защиты и заземлением. Автомобильные модели на 12 или 24 В потребляют при пиковой нагрузке 400–500 А, что требует проверки состояния аккумулятора и сечения питающих кабелей.

Степень защиты IP: выбор по условиям работы

Код IP (Ingress Protection) показывает защищенность корпуса от пыли и воды. IP44 — закрытое производственное помещение; IP54 — открытая строительная площадка; IP65 — пыльные и влажные условия, мойки; IP67/68 — возможно кратковременное погружение. Для уличного применения и карьерных работ минимально приемлемый класс — IP54.

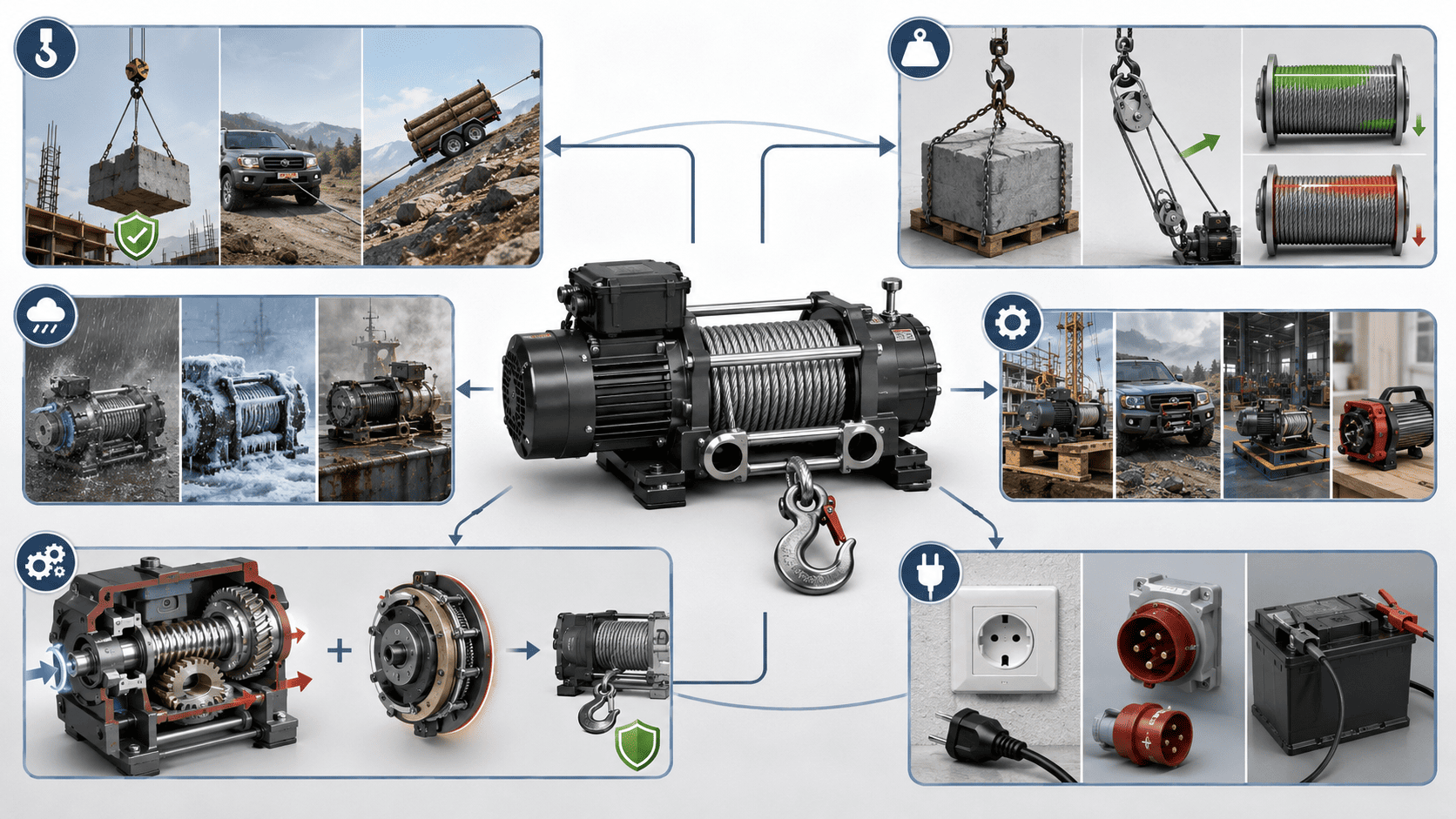

Как выбрать электрическую лебедку: пошаговое руководство

Выбор электрической лебедки начинается не с листания каталога, а с анализа условий задачи. Последовательность шагов ниже позволяет исключить ошибочную покупку.

Шаг 1. Определение типа задачи

Первый вопрос — что именно предстоит делать: поднимать груз вертикально, тянуть горизонтально или работать под углом? Вертикальный подъем требует наличия тормоза удержания (самоторможение редуктора или дисковый тормоз). Для горизонтальной тяги самоторможение менее критично, но важна длина рабочего каната.

Шаг 2. Расчет нагрузки с запасом

Номинальная грузоподъемность лебедки должна быть выше фактической нагрузки минимум на 20–30%. При работе с полиспастом расчетная грузоподъемность делится на кратность, что позволяет использовать более легкую лебедку. Помните: заявленное усилие соответствует первому слою намотки; при полном барабане тяга ниже на 15–30%.

Шаг 3. Выбор типа лебедки и мощности

Монтажные работы на объекте — строительная лебедка 220/380 В. Транспортное средство, выезд на природу, эвакуация — автомобильная на 12/24 В. Промышленный цех, склад, постоянная эксплуатация — промышленная модель с ПВ 40–60%. Разовые бытовые задачи — переносная лебедка до 500 кг.

Шаг 4. Оценка условий эксплуатации

Условия работы напрямую определяют требования к степени защиты IP, классу изоляции двигателя и материалу корпуса. Мороз ниже −20 °C диктует применение моторного масла для низких температур и специальных смазок в редукторе. Агрессивная среда (морской воздух, химические пары) требует коррозионностойкого исполнения корпуса.

Шаг 5. Тип редуктора и тормоза

Для удержания подвешенного груза без постоянной подачи питания — только червячный редуктор или отдельный стояночный тормоз. Планетарный редуктор без дополнительного тормоза удержания не используется для вертикального подъема. Убедитесь, что в паспорте явно указан тип тормозной системы.

Шаг 6. Соответствие сети питания

Уточните наличие требуемого напряжения на объекте. Трехфазная сеть 380 В есть не на каждой стройплощадке; автомобильная лебедка на 24 В не подойдет для грузовика с бортовой сетью 12 В. Этот пункт кажется очевидным, но именно он становится причиной каждой десятой ошибочной покупки.

Частые ошибки при выборе электрической лебедки

Анализ обращений покупателей позволяет выделить шесть наиболее распространенных ошибок.

1. Выбор лебедки «впритык» по грузоподъемности. Лебедка, рассчитанная ровно на вес груза, работает на пределе ресурса. Правило: номинал должен превышать расчетную нагрузку на 20–30%.
2. Игнорирование типа редуктора. Покупатели выбирают по мощности, забывая, что планетарный редуктор без тормоза удержания не применяется для вертикального подъема. Перед покупкой уточняйте тип редуктора и наличие стояночного тормоза.
3. Недооценка ПВ%. ПВ 15% означает работу не более 9 минут в час. Если реальный режим интенсивнее, двигатель перегревается и сгорает задолго до окончания гарантийного срока.
4. Выбор лебедки 220 В для подключения к 380 В. Несоответствие напряжения питания ведет к немедленному выходу оборудования из строя. Всегда сверяйте шильдик на корпусе с характеристиками электросети на объекте.
5. Пренебрежение классом IP при уличной эксплуатации. Лебедка с IP44 в условиях дождя или запыленного карьера выйдет из строя за один сезон. Для улицы — минимум IP54.
6. Экономия на тросе. Поврежденный или несертифицированный трос — прямая угроза безопасности. Стальной канат подбирается с коэффициентом запаса разрывной нагрузки не менее 3 и заменяется при появлении кинков, обрывов проволок или следов коррозии.

Монтаж и безопасная эксплуатация электрической лебедки

Большинство аварийных ситуаций с лебедками возникает вследствие нарушения базовых требований при монтаже и эксплуатации. Оборудование, соответствующее ГОСТ Р 52161.1-2004 и имеющее знак EAC, прошло соответствующие испытания — это весомый аргумент при выборе сертифицированного изделия.

Правила установки

Монтаж электрической лебедки выполняется в следующем порядке:

• Несущая конструкция (балка, портал, перекрытие) должна выдерживать не менее двойного максимального тягового усилия лебедки.
• Установка — строго горизонтально; перекос корпуса приводит к неравномерной намотке и ускоренному износу каната.
• Обязательное заземление корпуса через отдельный заземляющий проводник.
• Сечение питающего кабеля подбирается по токовой нагрузке с учетом пусковых токов; установка автомата защиты обязательна.
• Подключение к электросети выполняется квалифицированным электриком с допуском по электробезопасности.

Техника безопасности при работе

Основные запреты при работе с электрической лебедкой:

• превышать номинальную грузоподъемность;
• использовать лебедку для подъема людей;
• работать с поврежденным, перекрученным или кинкованным тросом;
• находиться под подвешенным грузом.

Обязательные действия перед каждым рабочим циклом:

• проверить работоспособность тормоза холостым включением;
• надеть защитные рукавицы при работе со стальным тросом;
• при наличии пульта дистанционного управления — использовать его для дополнительной дистанции безопасности.

Заключение и рекомендации по выбору

Перед покупкой электрической лебедки пройдите шесть шагов:

1. Определите тип задачи: вертикальный подъем, горизонтальная тяга или комбинированный режим.
2. Рассчитайте нагрузку с запасом 20–30% от фактического веса груза.
3. Выберите тип лебедки (монтажная, тяговая, автомобильная, переносная) под условия применения.
4. Оцените условия эксплуатации: температуру, влажность, степень запыленности — и определите требуемый класс IP.
5. Проверьте тип редуктора и тормозной системы: для вертикального подъема необходимо самоторможение.
6. Убедитесь в соответствии напряжения питания лебедки параметрам электросети на объекте.

Осознанный выбор электрической лебедки — результат понимания того, какой параметр за что отвечает.

Часто задаваемые вопросы

Можно ли использовать монтажную лебедку для горизонтальной тяги?

Монтажная лебедка конструктивно предназначена для вертикального подъема и оснащена тормозом удержания. Горизонтальное применение в ряде случаев допустимо, если это прямо указано в паспорте изделия. Однако для систематической горизонтальной тяги рекомендуется тяговая лебедка: у нее соответствующий редуктор и длина рабочего каната.

Чем отличается ПВ 15% от ПВ 40% и почему это важно?

ПВ 15% означает, что в течение часа лебедка может работать под нагрузкой не более 9 минут — остальное время требуется для охлаждения двигателя. ПВ 40% дает уже 24 рабочие минуты из 60. Превышение этого параметра приводит к перегреву обмоток и преждевременному выходу мотора из строя, что не является гарантийным случаем.

Что делать, если лебедка перегрелась в процессе работы?

Немедленно отключить питание и дать оборудованию остыть. Большинство моделей оснащены термозащитой, которая автоматически размыкает цепь при перегреве — это штатная ситуация, не требующая ремонта. После охлаждения (20–40 минут) термозащита сбрасывается самостоятельно или кнопкой RESET. Повторный перегрев — сигнал пересмотреть интенсивность нагрузки или выбрать модель с большим ПВ%.

Как часто нужно менять стальной трос?

Регламентных сроков замены нет — трос осматривают перед каждой рабочей сменой. Обязательная замена при обнаружении: обрывов проволок (более 5% на длине шага свивки), кинков (необратимых перегибов), следов поверхностной или питтинговой коррозии, уменьшения диаметра более чем на 7% от номинала. Эксплуатация поврежденного каната запрещена.

Можно ли подключить лебедку на 220 В к генератору?

Да, при соблюдении двух условий: мощность генератора должна минимум в 2,5 раза превышать номинальную мощность лебедки (пусковые токи кратны рабочим), а стабилизация выходного напряжения генератора — не хуже ±5%. Нестабильное напряжение при пусках вызывает перегрузку обмоток и отказ системы управления.
