Монтаж мостового крана: этапы, нормы и типичные ошибки

Один промышленный объект в Самарской области потерял три недели производственного времени и потратил сумму, втрое превышающую первоначальную стоимость монтажа, — после того как неверно выставленные подкрановые пути привели к разрушению ходовых колес уже на второй месяц эксплуатации. Монтаж мостового крана — лицензируемый многоэтапный процесс, от точности выполнения которого напрямую зависят безопасность персонала и непрерывность производства. В материале рассматриваются семь обязательных этапов монтажа, актуальные нормативные допуски, методы установки и типичные ошибки с их последствиями. Материал ориентирован на инженеров-механиков, проектировщиков, руководителей производств и специалистов по закупкам.

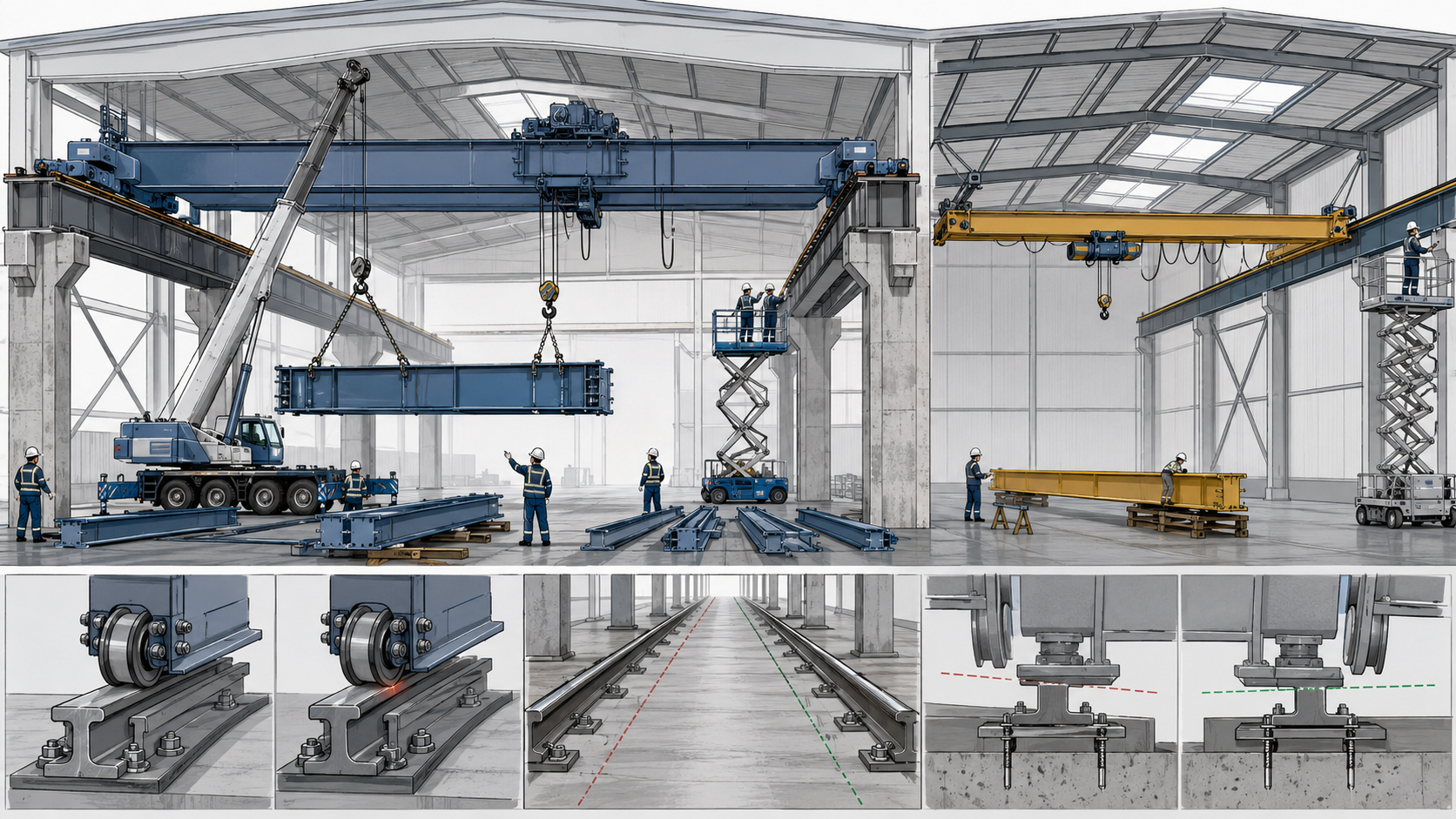

Опорные и подвесные мостовые краны: чем различается их монтаж

Прежде чем переходить к технологии монтажа, необходимо понять конструктивные различия между типами кранов, поскольку именно они определяют сложность, стоимость и критические точки установки. Мостовые краны делятся на опорные и подвесные; внутри каждой группы различают однобалочные и двухбалочные исполнения. Опорные краны порождают наибольшее число ошибок еще на стадии предпроектной проработки — чаще всего из-за недооценки требований к несущим конструкциям здания.

Опорные краны: требования к рельсовой системе

Опорные мостовые краны передвигаются по рельсам, уложенным на подкрановые балки или непосредственно на колонны здания. Это предъявляет жесткие требования к геометрии пути: отклонения по уровню и по ширине колеи жестко нормированы. Даже незначительное смещение рельса сверх допустимого — на практике достаточно 8–10 мм сверх нормы ±6 мм — приводит к «виляниию» моста, ускоренному износу реборд колес и в итоге к вынужденной остановке цеха для ремонтной выверки.

Подвесные краны: преимущества и ограничения монтажа

Подвесные краны крепятся к нижнему поясу двутавровых балок перекрытия, что упрощает монтаж и снижает нагрузку на несущие конструкции. Геометрические допуски пути здесь несколько шире, чем для опорных кранов. Практический предел грузоподъемности подвесной схемы — как правило, 5–10 т; при бо́льших нагрузках несущая способность перекрытий оказывается недостаточной. Подвесные краны наиболее распространены на складах, в цехах легкого машиностроения и сборочных производствах с ограниченной высотой здания.

Однобалочные и двухбалочные краны: как конструкция влияет на монтаж

Однобалочные краны монтируются быстрее и требуют меньшей грузоподъемности вспомогательной техники; они оптимальны для помещений с ограниченной высотой до крюка. Двухбалочные конструкции рассчитаны на тяжелые грузы — от 10 т и выше, — но требуют более мощной подъемной техники и бо́льшего рабочего пространства для наземной сборки.

Таблица 1. Сравнение типов мостовых кранов по ключевым параметрам монтажа

Нормативная база монтажа мостовых кранов: какие документы обязательны

Монтаж мостовых кранов регулируется корпусом нормативных документов федерального и отраслевого уровней. Незнание или несоблюдение этих требований влечет административную ответственность, отказ Ростехнадзора в регистрации крана и — в случае аварии — уголовное преследование ответственных лиц. Ключевые документы, которые должны быть у монтажной организации и на объекте:

• ГОСТ 34589-2019 — краны грузоподъемные, мостовые и козловые; требования к монтажу, основные допуски
• ГОСТ Р 54767-2011 — краны мостовые и козловые электрические; технические требования
• РД 10-138-97 — инструкция по монтажу мостовых и козловых кранов (действующий нормативный документ)
• ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» (Приказ Ростехнадзора № 533) — требования к ОПО
• ГОСТ 12.3.009-76 и ГОСТ Р 12.3.048-2002 — требования безопасности при монтажных работах
• СНиП 3.05.05-84 — технологическое оборудование и технологические трубопроводы (при привязке к производственным объектам)

Лицензирование монтажа мостовых кранов: кто имеет право выполнять работы

Монтаж мостовых и козловых кранов — лицензируемый вид деятельности. Организация, выполняющая монтаж, обязана иметь допуск Ростехнадзора (свидетельство об аттестации или лицензию на проведение работ на ОПО) и аттестованный персонал: стропальщики и операторы грузоподъемного оборудования — с действующими удостоверениями по Правилам Ростехнадзора; электромонтажники — с соответствующей группой допуска по электробезопасности (не ниже III); инженер, ответственный за производство работ, — с аттестацией по промышленной безопасности. Передача монтажа организации без надлежащих документов означает, что ни один акт сдачи-приемки не будет иметь юридической силы при проверке ГИТ или Ростехнадзора.

Подготовительный этап монтажа мостового крана

Качество конечного результата на 70% определяется подготовительным этапом — тем, что происходит до прибытия первого компонента крана на объект. Пропущенный пункт на этом этапе практически гарантирует задержки, переделки и дополнительные расходы в ходе монтажа.

Изучение технической документации и паспорта крана

До доставки крана на объект необходимо изучить паспорт крана, принципиальные схемы электрооборудования и чертежи общего вида. Цель — выявить несоответствия между проектными данными и фактическими параметрами объекта: пролетом здания, высотой подъема, расстоянием между осями крановых путей. Расхождения, обнаруженные на бумаге, обходятся на порядок дешевле, чем выявленные при подъеме моста.

Проверка готовности объекта: комплексный чеклист

До начала монтажных работ необходимо верифицировать весь объект: несущие конструкции (балки, колонны, перекрытия) на соответствие проектным нагрузкам; наличие и параметры электроснабжения; габаритные размеры — высоту до нижнего пояса ферм, боковые зазоры; наличие и состояние доступа для монтажной техники; отсутствие инженерных коммуникаций и препятствий в зоне монтажа.

Проверка и нивелировка подкрановых путей — критический этап

Состояние подкрановых путей — наиболее часто упускаемый аспект подготовки. Практика показывает: даже новые пути, только что принятые у строителей, нередко имеют отклонения, превышающие нормативные. Геодезическая нивелировка обоих рельсов по всей длине с фиксацией фактических отметок — обязательная процедура перед укладкой крана. Результаты нивелировки оформляются актом и входят в сдаточный пакет документации.

Разработка Проекта производства работ (ППР)

ППР — обязательный документ, без которого монтаж мостового крана незаконен. Проект определяет технологию монтажа, тип и грузоподъемность вспомогательного кранового оборудования, схемы строповки, последовательность операций, меры безопасности, список аттестованного персонала и схему организации монтажной зоны. ППР разрабатывается монтажной организацией с учетом объектно-специфичных условий — типовые ППР «из ящика» не соответствуют этому требованию.

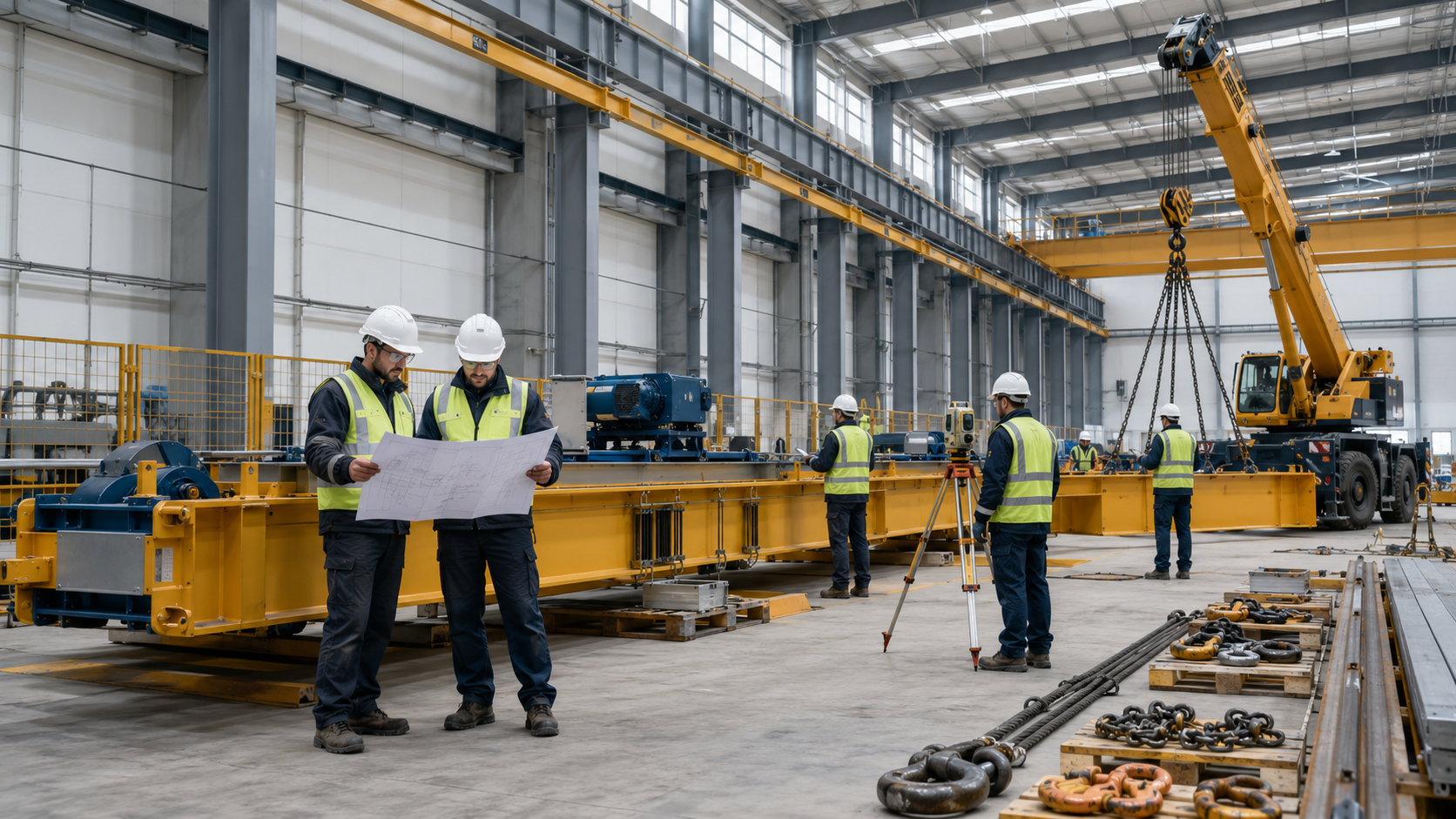

Подготовка монтажной зоны и спецтехники

Монтажная зона ограждается и обозначается знаками безопасности. Наземная сборочная площадка должна иметь ровное твердое покрытие, выдерживающее нагрузку от компонентов крана и вспомогательной техники. Все грузоподъемные средства, применяемые при монтаже, предварительно проверяются на соответствие грузоподъемности и срокам освидетельствования.

Чеклист подготовительного этапа:

• Получена и изучена техническая документация (паспорт, чертежи, схемы)
• Выполнена геодезическая нивелировка подкрановых путей, составлен акт
• Проверено соответствие несущих конструкций проектным нагрузкам
• Подтверждены параметры электроснабжения (напряжение, мощность, заземление)
• Проверены габаритные размеры пролета, высоты и боковых зазоров
• Разработан и утвержден ППР
• Подготовлена и ограждена монтажная зона
• Подготовлена наземная сборочная площадка
• Вспомогательная подъемная техника проверена и готова к работе
• Оформлены наряды-допуски на работы повышенной опасности

Методы монтажа мостового крана: как выбрать технологию

Выбор метода монтажа — одно из ключевых проектных решений, определяющих сроки, стоимость и риски всего проекта. Метод диктуют условия объекта: наличие и параметры вспомогательной техники, высота подъема, доступное рабочее пространство и возможность наземной сборки. Применение привычного метода в неподходящих условиях — типичная причина аварийных ситуаций при подъеме.

Частичный и комплексный монтаж: в чем разница

При частичном монтаже подкрановые пути уже существуют на объекте, прошли нивелировку и приняты актом — монтируется только сам кран. При комплексном монтаже пути отсутствуют или требуют полной замены: работы начинаются с их установки, нивелировки и документального оформления, и только после этого переходят к монтажу крана.

Поэлементный монтаж: когда он оправдан

При поэлементном методе каждый конструктивный элемент крана — концевые балки, главные балки, тележка — поднимается и устанавливается на путь по отдельности. Метод применяется при ограниченном рабочем пространстве, невозможности наземной сборки крупных блоков или недостаточной грузоподъемности вспомогательного оборудования. Он наиболее трудоемок, требует максимальной точности при каждом подъеме и чаще всего используется в условиях действующего производства.

Крупноблочный монтаж: оптимальный баланс скорости и безопасности

Крупные подузлы — как правило, половины моста с концевыми балками — предварительно собираются на земле, затем поднимаются и соединяются в пролете. Это наиболее распространенный метод для кранов средней и большой грузоподъемности: наземная сборка выполняется в удобных условиях, сокращается количество высотных операций, снижается риск ошибки. Метод требует площадки для сборки и вспомогательного крана достаточной грузоподъемности.

Полноблочный монтаж: максимальная скорость для компактных кранов

Кран полностью собирается на земле — включая электрооборудование, устройства безопасности и кабельные трассы, — после чего поднимается единым блоком на крановые пути. Метод применяется преимущественно для легких подвесных кранов (до 5–8 т) при наличии достаточно мощного вспомогательного крана. Обеспечивает минимальные сроки монтажа и максимальное качество сборки — за счет работы в наземных условиях.

Таблица 2. Сравнение методов монтажа мостового крана

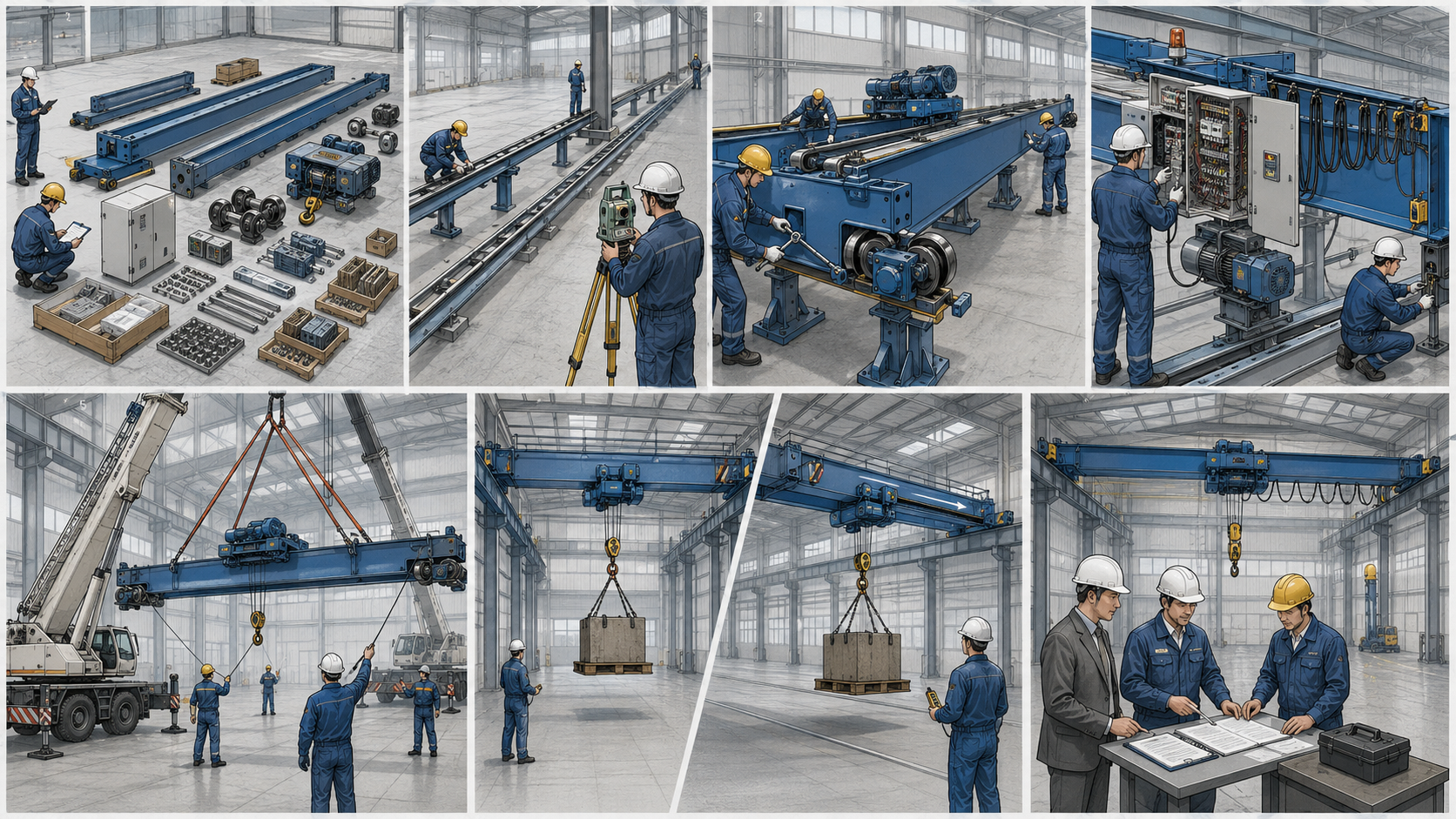

Пошаговый порядок монтажа мостового крана

Последовательность этапов монтажа не произвольна: каждый последующий шаг возможен только после документального завершения предыдущего. Нарушение порядка — одна из наиболее распространенных причин переделок и отказов Ростехнадзора при регистрации.

Шаг 1. Раскладка и проверка комплектности

Все компоненты, доставленные на объект, раскладываются в сборочной зоне и сверяются с упаковочным листом и паспортом крана. Любой отсутствующий или поврежденный элемент фиксируется актом рекламации и немедленно сообщается заводу-изготовителю. Монтаж с некомплектным оборудованием не начинается — частичная комплектация неизбежно приводит к остановке работ в самый неподходящий момент.

Шаг 2. Монтаж подкрановых путей (при комплексном монтаже)

При комплексном монтаже первым монтируется крановый путь: укладка рельсов, нивелировка по двум осям (продольной и поперечной), выравнивание стыков и зазоров, крепление к подкрановым балкам. Все геометрические параметры пути инструментально замеряются геодезическим оборудованием и фиксируются в журнале нивелировки, который войдет в сдаточный пакет.

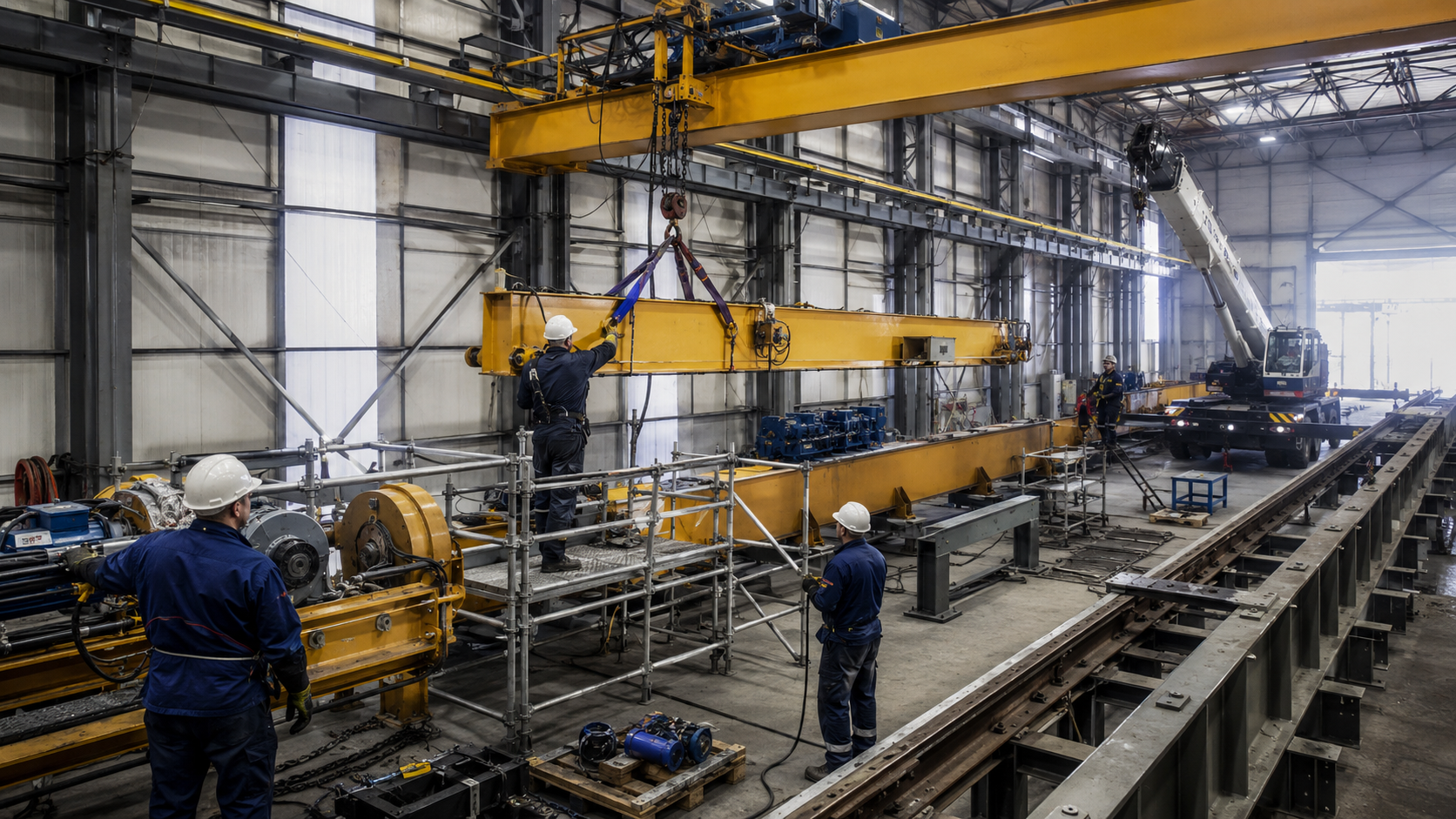

Шаг 3. Сборка моста крана и концевых балок

В зависимости от выбранного метода монтажа на сборочной площадке или непосредственно в пролете собираются главные балки, монтируются рельсы тележки, устанавливаются концевые балки с ходовыми колесами. Вся болтовая резьба затягивается динамометрическим ключом до нормативного момента — затяжка «на глаз» недопустима. Геометрия собранного моста проверяется перед подъемом: диагонали, прогиб, соосность.

Шаг 4. Установка электрооборудования и устройств безопасности

Электромонтаж выполняется аттестованными электромонтажниками. На этом этапе устанавливаются: главный шкаф управления, система токосъема (троллеи или кабельный барабан), привод механизма передвижения моста, привод механизма подъема, ограничители хода (концевые выключатели), ограничитель грузоподъемности, сигнализация. Все устройства безопасности должны быть установлены до проведения испытаний — их монтаж постфактум не допускается.

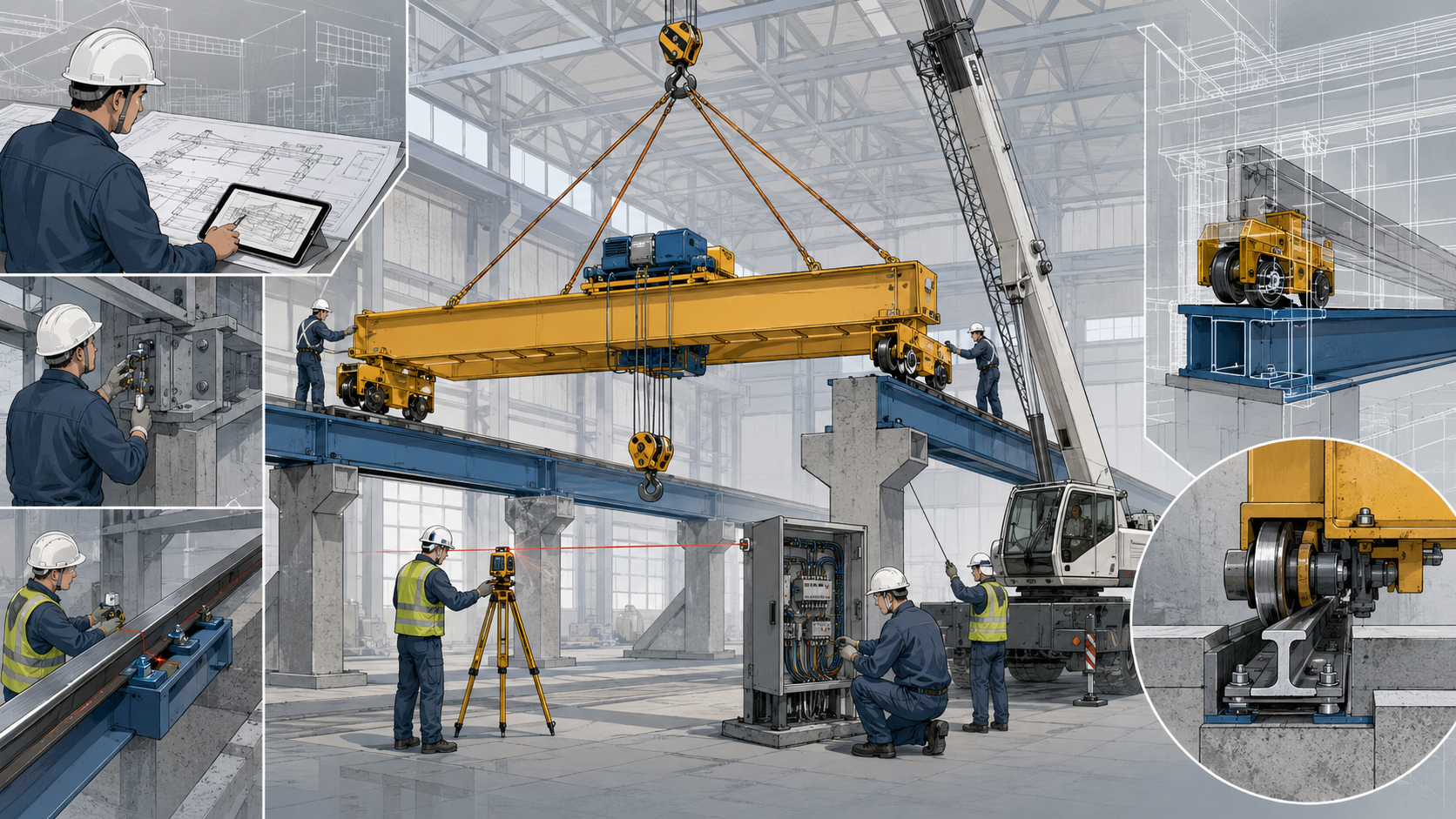

Шаг 5. Подъем и закрепление моста на крановых путях

Подъем моста — наиболее критичная единичная операция всего монтажа. Выполняется только строго по схеме строповки, определенной в ППР, силами аттестованного стропальщика под руководством ответственного инженера. Скорость подъема — минимальная, постоянный визуальный контроль. После установки на пути мост закрепляется, выполняется регулировка положения колес и зазоров.

Шаг 6. Статические и динамические испытания

До передачи заказчику проводятся обязательные нагрузочные испытания. Статическое испытание: груз 125% номинальной грузоподъемности поднимается на высоту 200–300 мм и удерживается в течение 10 минут; после опускания груза остаточная деформация моста не должна превышать нормативных значений. Динамическое испытание: груз 110% номинала перемещается по всем рабочим траекториям, проверяется работа тормозов и концевых выключателей. Результаты оформляются актом с подписями ответственного инженера и представителя заказчика.

Шаг 7. Сдача заказчику и регистрация в Ростехнадзоре

После успешных испытаний формируется сдаточный пакет: паспорт крана с отметками о монтаже и испытаниях, акт приемки, акт нивелировки путей, протоколы испытаний, исполнительные схемы электромонтажа, список аттестованного персонала. Для кранов грузоподъемностью более 10 т пакет направляется в Ростехнадзор для регистрации в реестре ОПО. Эксплуатация незарегистрированного крана данной категории запрещена.

7 этапов монтажа мостового крана:

1. Раскладка и проверка комплектности — до начала любых работ
2. Монтаж подкрановых путей с геодезической нивелировкой (при комплексном монтаже)
3. Наземная сборка моста, концевых балок и тележки
4. Электромонтаж и установка всех устройств безопасности
5. Подъем и закрепление моста на крановых путях по схеме строповки ППР
6. Статические и динамические нагрузочные испытания с оформлением актов
7. Сдача заказчику, оформление сдаточного пакета, регистрация в Ростехнадзоре

Демонтаж мостового крана: ключевые особенности

Демонтаж мостового крана выполняется в обратном порядке монтажа и является в равной мере лицензируемым видом деятельности, подпадающим под требования ФНП и требующим разработки отдельного ППР. Перед началом работ кран снимается с регистрации в Ростехнадзоре. На объектах с действующим производством демонтаж требует особой организации зоны работ и, как правило, выполняется поэлементным методом.

Допускаемые отклонения при монтаже мостового крана: конкретные нормы

Точные нормативные значения допускаемых отклонений — по ГОСТ 34589-2019 — необходимы инженерам для оценки качества монтажа и выдачи технических заданий на исправление. Превышение любого из приведенных значений является основанием для отказа в подписании акта приемки:

Таблица 3. Допускаемые отклонения при монтаже по ГОСТ 34589-2019

Типичные ошибки при монтаже мостового крана и их последствия

Большинство ошибок монтажа не проявляются сразу при сдаче — они дают о себе знать через 2–6 месяцев эксплуатации в виде ускоренного износа, отказов оборудования или аварийных ситуаций. Ниже — анализ реальных ситуаций, сгруппированных по стадиям монтажа.

Ошибки при подготовке и проверке подкрановых путей

Наиболее распространенная и наиболее дорогостоящая группа ошибок. Типичная ситуация: нивелировка путей не проводится или проводится формально («путь новый, значит, ровный»). Последствия проявляются в эксплуатации: ускоренный износ реборд ходовых колес, «виляние» моста, динамические удары в концевых балках, в тяжелых случаях — уход колеса с рельса. Исправление отклонений пути после монтажа крана требует его частичного демонтажа и обходится в 3–5 раз дороже, чем выверка на подготовительном этапе.

Ошибки при выборе метода монтажа и подъемного оборудования

Применение вспомогательного крана с недостаточной грузоподъемностью или неправильно выбранный метод монтажа создают прямой риск аварии при подъеме. Характерный случай: для крупноблочного монтажа крана 32 т была привлечена техника грузоподъемностью 25 т «с запасом по схеме строповки» — при подъеме произошло опрокидывание автокрана, повреждение моста и травма стропальщика. Грузоподъемность вспомогательного оборудования рассчитывается в ППР с учетом всех коэффициентов динамической нагрузки.

Ошибки при сборке, болтовых соединениях и электромонтаже

Технические ошибки сборки: несоосность моста (диагональ сверх ±5 мм), болтовые соединения, затянутые без динамометрического контроля, неправильное положение токосъемных троллей, пропущенные концевые выключатели хода тележки или моста. Каждая из этих ошибок непосредственно влияет на безопасность при эксплуатации: незаблокированный концевой выключатель может привести к выходу тележки за пределы моста.

Ошибки при испытаниях и сдаче объекта

Два типичных сценария. Первый: статическое испытание проводится без измерения остаточной деформации моста — акт подписывается формально, скрытый дефект сварного шва проявляется через несколько месяцев работы. Второй: кран грузоподъемностью более 10 т вводится в эксплуатацию без регистрации в Ростехнадзоре — при первой же проверке оборудование опечатывается, производство останавливается минимум на три недели до завершения регистрационных процедур, организации выписывается штраф по ст. 9.1 КоАП РФ.

Топ-10 ошибок при монтаже мостового крана:

• Отсутствие геодезической нивелировки путей перед монтажом
• Использование типового ППР вместо объектно-специфичного
• Недостаточная грузоподъемность вспомогательного крана
• Затяжка болтовых соединений без динамометрического контроля
• Несоосность моста (превышение допуска по диагонали)
• Неправильное положение или отсутствие концевых выключателей
• Ошибки прокладки кабелей и троллей токосъема
• Формальное проведение нагрузочных испытаний без замера остаточной деформации
• Неполный сдаточный пакет документации
• Ввод в эксплуатацию без регистрации в Ростехнадзоре (для кранов более 10 т)

Как выбрать подрядчика для монтажа мостового крана: практический чеклист

Наличие формальной лицензии — необходимое, но недостаточное условие. Следующий чеклист позволяет отличить квалифицированную монтажную организацию от той, что имеет лишь разрешительные документы:

• Лицензия Ростехнадзора на монтаж грузоподъемных сооружений — проверить актуальность через публичный реестр ОПО на сайте Ростехнадзора
• Аттестованный персонал — запросить копии удостоверений стропальщиков, машинистов кранов и ответственного инженера с действующими сроками
• Собственная грузоподъемная техника достаточной мощности — или подтвержденный договор аренды с характеристиками
• Референс-лист — реализованные объекты с аналогичным типом и грузоподъемностью кранов (не менее 3–5 объектов)
• Способность разработать объектно-специфичный ППР — не предлагает готовый типовой
• Собственные аттестованные электромонтажники — или подтвержденная субподрядная организация
• Гарантийные обязательства — четкие условия, сроки и порядок устранения дефектов в гарантийный период
• Верифицированная деловая репутация — отзывы от предыдущих заказчиков, не только на сайте подрядчика

Стоимость монтажа мостового крана: из чего складывается смета

Понимание структуры сметы позволяет избежать главной ошибки при закупке: выбора по минимальной цене. Минимальное предложение в тендере почти всегда означает либо неполную ведомость объемов (ряд работ просто не включен в смету и будет выставлен дополнительными счетами), либо снижение квалификации привлекаемого персонала.

Типовая структура сметы на монтаж мостового крана (2026 г.):

• Подготовительные работы: обследование объекта, геодезическая нивелировка, разработка ППР
• Монтаж подкрановых путей: комплексный объем с нивелировкой и сдаточной документацией
• Механический монтаж: наземная сборка, подъем, выверка, регулировка
• Электромонтаж: шкаф управления, токосъем, концевые выключатели, ограничители
• Нагрузочные испытания: статическое и динамическое с оформлением протоколов
• Сдаточная документация: исполнительные схемы, акты, паспорт с отметками
• Аренда вспомогательного крана (при отсутствии собственного у подрядчика)
• Транспортные расходы и командировочные (при выезде из другого региона)

Факторы, существенно увеличивающие стоимость: большая грузоподъемность и нестандартные габариты крана; стесненные условия работы (действующий цех); работы в ночное время и в выходные дни (при непрерывном производстве); необходимость предварительного демонтажа старого крана; сложный доступ для подъемной техники.

Заключение

Профессиональная практика монтажа мостовых кранов формирует несколько устойчивых выводов, актуальных для любого типа крана и любых условий объекта:

• Подготовка определяет 70% результата. Ошибки, обнаруженные на бумаге до начала работ, обходятся на порядок дешевле ошибок, выявленных при подъеме или в эксплуатации.
• Подкрановый путь должен быть геометрически корректен до прибытия крана. Нивелировка — не опциональная процедура, а обязательное условие приемки пути.
• Метод монтажа выбирается под условия объекта, а не под привычное оборудование подрядчика. Использование неподходящего метода создает прямой риск аварии.
• Нагрузочные испытания — последний рубеж контроля качества. Формальное подписание акта без замера остаточной деформации — это отложенная авария.
• Экономия на квалификации подрядчика обходится дороже разницы в ценах. Исправление монтажных ошибок в реальной практике стоит в 3–5 раз больше стоимости самого монтажа.

Для получения консультации по монтажу мостового крана на вашем объекте и расчета стоимости работ обратитесь к специалистам компании. Мы выполняем комплексный и частичный монтаж кранов любой грузоподъемности по всей Самарской области и соседним регионам.

Часто задаваемые вопросы

Какова минимальная численность бригады для монтажа мостового крана?

Минимальный состав бригады зависит от типа и грузоподъемности крана. Для однобалочного подвесного крана до 5 т — не менее 3 человек (ответственный инженер, стропальщик, электромонтажник). Для двухбалочного опорного крана от 20 т — как правило, 5–8 человек с привлечением отдельного машиниста вспомогательного крана.

Сколько времени занимает монтаж мостового крана?

Сроки монтажа определяются типом крана и объемом работ. Частичный монтаж легкого подвесного крана при готовых путях занимает 2–4 рабочих дня. Комплексный монтаж опорного крана грузоподъемностью 20–50 т с укладкой путей, электромонтажом и испытаниями — от 10 до 20 рабочих дней. Работы в условиях действующего цеха увеличивают сроки на 30–50%.

Обязательна ли регистрация мостового крана в Ростехнадзоре?

Регистрация обязательна для кранов грузоподъемностью более 10 т — в соответствии с ФНП «Правила безопасности ОПО, на которых используются подъемные сооружения». Для кранов грузоподъемностью до 10 т регистрация не требуется, однако все нормативные требования к монтажу, испытаниям и сдаточной документации сохраняются в полном объеме.

Что входит в комплексный монтаж мостового крана?

Комплексный монтаж включает: разработку ППР, монтаж и нивелировку подкрановых путей, наземную сборку моста и концевых балок, электромонтаж и установку устройств безопасности, подъем и закрепление моста на путях, проведение статических и динамических нагрузочных испытаний, оформление сдаточного пакета документации и сопровождение регистрации в Ростехнадзоре.

Каковы последствия превышения допустимых отклонений при монтаже подкрановых путей?

Превышение допусков по ГОСТ 34589-2019 (например, отклонение колеи более ±6 мм) приводит в эксплуатации к ускоренному износу реборд ходовых колес, динамическим ударам в концевых балках, «вилянию» моста и — в предельном случае — к сходу колеса с рельса. Кроме того, Ростехнадзор вправе отказать в регистрации крана при отклонениях, зафиксированных в акте нивелировки.

Какие нагрузки используются при испытаниях мостового крана?

При статическом испытании кран нагружается грузом 125% номинальной грузоподъемности: груз поднимается на высоту 200–300 мм и удерживается не менее 10 минут; после опускания груза замеряется остаточная деформация моста. При динамическом испытании используется груз 110% номинала; проверяется работа механизмов при движении по всем рабочим траекториям и эффективность тормозов.

Можно ли выполнить монтаж мостового крана в действующем цехе?

Монтаж в условиях действующего производства возможен, но требует поэлементного метода, разработки отдельного раздела ППР по организации безопасности производства, четкого согласования технологических остановок с производственным персоналом и, как правило, выполнения подъемных операций в нерабочее время. Это увеличивает сроки и стоимость монтажа, однако позволяет избежать полной остановки цеха.
