Виды стропов: канатные, цепные или текстильные — что выбрать

Строп — не расходный материал

Строп — не расходный материал. Это грузоподъемное приспособление, на котором держится многотонный груз, и ошибка при его выборе оплачивается не деньгами, а поврежденным оборудованием, срывом поставки или, в худшем случае, травмой на объекте. Практика показывает: большинство инцидентов при строповке не связаны с дефектами самого стропа — они возникают из-за применения технически не подходящего типа. К концу этой статьи читатель получит четкий алгоритм подбора, опирающийся на конкретные параметры груза и условия работы.

Что такое стропы и почему правильный выбор типа критически важен

Строп — такелажное приспособление, предназначенное для захвата груза и его связи с грузоподъемным механизмом: краном, талью, лебедкой. Стропы производятся из трех принципиально разных материалов — стального каната, высококачественной цепной стали и синтетических полимерных лент или ниток — и каждый тип оптимален только в определенных условиях.

Последствия неправильного выбора выходят за рамки производственных потерь. Текстильный строп, применяемый на грузе с необработанными металлическими кромками, разрушается в течение нескольких циклов — без видимых предупреждающих признаков до момента разрыва. Канатный строп, использованный при температуре свыше +400 °C, теряет расчетную прочность. Цепной строп, купленный без маркировки класса прочности, может оказаться изделием Grade 8 там, где техническое задание требует Grade 10 — внешне они неотличимы.

Нормативную основу для выбора, маркировки и эксплуатации стропов в России образуют ГОСТ 25573-82 (стальные канатные стропы), РД от 11.07.2007 (стропы для строительства) и РД 24-СЗК-01-01 (стропы с текстильными элементами). Соответствие нормативам — не формальность; это единственный способ подтвердить расчетную грузоподъемность изделия при инцидентном расследовании.

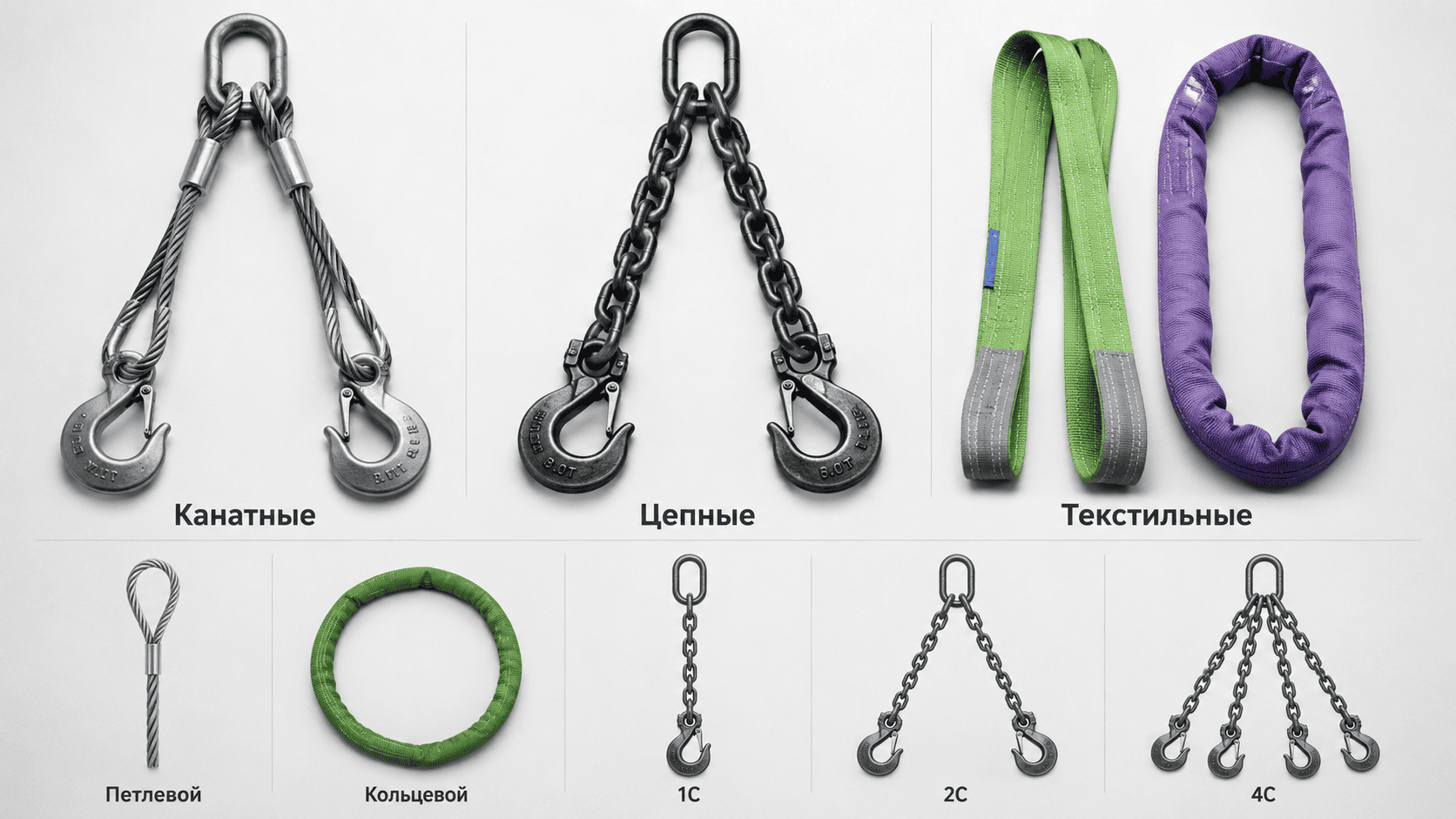

Классификация стропов: основные виды и конструкция

Стропы классифицируются по двум независимым признакам: по материалу несущего элемента и по конфигурации (числу и схеме ветвей). Правильный выбор требует учета обоих измерений.

По материалу:

• Канатные (стальные) — несущий элемент из стального проволочного каната.
• Цепные — из сварных звеньев высоколегированной стали.
• Текстильные — из полимерных лент (полиэстер, полиамид, полипропилен) или круглопрядных петель.

По конфигурации:

• Петлевые (ПЕ) — петля на обоих концах.
• Кольцевые (КО) — замкнутая петля без концов.
• Одноветвевые (1С) — один рабочий элемент, крюки или петли на концах.
• Двух-, трех-, четырехветвевые (2С, 3С, 4С) — несколько ветвей, сведенных в общее звено; позволяют равномерно распределить нагрузку.

Канатные (стальные) стропы — конструкция и разновидности

Канатный строп изготавливается из стального проволочного каната: множество тонких стальных проволок свиваются в пряди, пряди — вокруг органического или металлического сердечника. Концы каната заделываются не узлами — узел снижает прочность каната на 30–40% — а опрессовкой алюминиевых втулок промышленным прессом. В состав стропа входят также коуши (кольца, предохраняющие петлю от перегиба) и крюки или скобы.

Стандартные типы по ГОСТ 25573-82:

• 1СК — одноветвевой с крюками на обоих концах. Базовый универсальный тип для вертикального подъема.
• 2СК — двухветвевой. Поднимает длинномерные или объемные грузы с двух точек.
• 4СК — четырехветвевой. Для тяжелых и крупногабаритных грузов с четырьмя точками крепления.
• УСК1 / УСК2 — универсальные кольцевые стропы (одинарный и двойной). Кольцевая форма позволяет применять метод «петля в петлю» без концевой арматуры.
• ВК — ветвь канатная. Отдельный несущий элемент, используемый в составе многоветвевых комплектов.

Цепные стропы — конструкция и разновидности

Цепной строп состоит из сварных стальных звеньев, соединенных мастер-звеном и оснащенных крюками или скобами на рабочих концах. Ключевой параметр — класс прочности: Grade 8 (обозначение 80) и Grade 10 (обозначение 100) внешне практически неотличимы, однако Grade 10 допускает на 25% большую рабочую нагрузку при том же диаметре звена. Закупка цепи без проверки маркировки класса прочности — одна из наиболее опасных ошибок при комплектовании такелажного парка.

Стандартные типы по РД от 11.07.2007:

• 1СЦ — одноветвевой цепной строп. Для вертикального подъема с одной точкой строповки.
• 2СЦ — двухветвевой. Два рабочих конца в общем мастер-звене; угол между ветвями не должен превышать 120°.
• 4СЦ — четырехветвевой. Для тяжелых грузов с четырьмя точками подвеса.
• УСЦ — универсальный кольцевой цепной строп. Замкнутая цепь; применяется в охватывающей обвязке.
• ВЦ — цепная ветвь. Комплектующий элемент для многоветвевых цепных стропов.
• УСЦ-К — универсальный цепной строп с компенсатором длины ветвей.

Текстильные стропы — конструкция и разновидности

Текстильные стропы изготавливаются из синтетических полимерных материалов: полиэстера (полиэфира), полиамида (нейлона) и полипропилена. Конструктивно выпускаются в двух формах: ленточные (плоская тканая лента в защитном рукаве или без него) и круглопрядные (бесконечная петля из полимерных нитей в тканом чехле). Мягкая рабочая поверхность не повреждает деликатные грузы — именно это свойство определяет главную область применения.

Типы по материалу и их химическая стойкость:

• Полиэстер (PES) — устойчив к кислотам и органическим растворителям; чувствителен к щелочам. Рабочий диапазон: от −40 до +100 °C. Наиболее распространенный материал.
• Полиамид (PA, нейлон) — устойчив к щелочам, бензину, маслам; чувствителен к кислотам. Рабочий диапазон: от −40 до +100 °C.
• Полипропилен (PP) — легкий, инертен к воде и большинству химических сред; наименее прочный из трех. Рабочий диапазон: от −20 до +80 °C.

Стандартные типы по конфигурации: 1СТ (одноветвевой), 2СТ, 4СТ (многоветвевые), УСТ (кольцевой). Грузоподъемность текстильных стропов — от 1 до 300 т для специализированных моделей; цвет ленты кодирует грузоподъемность по европейскому стандарту EN 1492.

Сравнение типов стропов: преимущества и ограничения

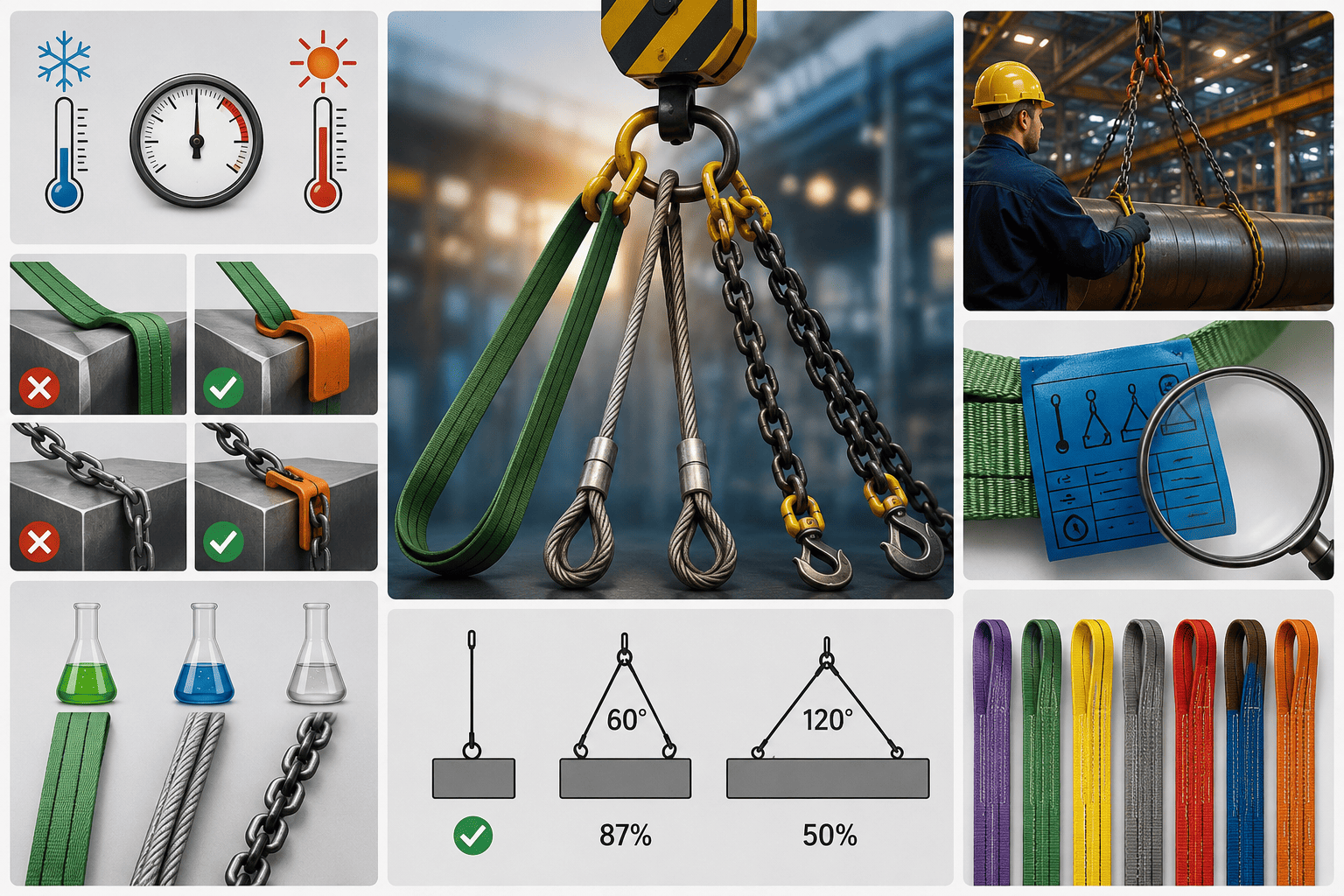

Как выбрать строп: ключевые параметры выбора

Выбор типа стропа определяется пятью параметрами, которые оцениваются последовательно. Каждый из них способен однозначно исключить тот или иной тип из рассмотрения.

Температура эксплуатации

Температура — первый и наиболее жесткий фильтр. Текстильные стропы теряют расчетную несущую способность при температуре выше +100 °C: синтетические волокна размягчаются и деформируются необратимо. При работе с нагретыми грузами (отливки, прокат, котельное оборудование) допустимы только канатные или цепные стропы. При температуре свыше +400 °C — исключительно цепные.

При отрицательных температурах ниже −40 °C стальные стропы сохраняют работоспособность; текстильные из полиэфира и полиамида также сохраняют характеристики до −40 °C, полипропиленовые — только до −20 °C.

Тип поверхности и характер кромок груза

Если груз имеет острые, необработанные или угловые металлические кромки — текстильный строп применять без угловых защитников запрещено. Острая кромка концентрирует нагрузку на участке ленты шириной в миллиметры, что многократно превышает расчетное давление разрыва. Канатные стропы на острых кромках также требуют использования угловых накладок.

Цепные стропы — единственный тип, для которого острые кромки не создают дополнительного риска. На деликатных поверхностях — полированный металл, окрашенные панели, стеклянные изделия, дерево — применяются только текстильные стропы.

Химическая среда

Стальные стропы (канатные и цепные) подвержены коррозии в кислых, щелочных и солесодержащих средах. Для морских, химических и пищевых производств предпочтительны текстильные стропы с выбором материала под конкретный реагент: полиэфир устойчив к кислотам, полиамид — к щелочам. При наличии обоих типов соединений — нержавеющая фурнитура с цепью из нержавеющей стали.

Грузоподъемность и запас прочности (SWL)

Рабочая нагрузка стропа (Safe Working Load, SWL) — допустимая нагрузка с учетом коэффициента запаса прочности не менее 4. При строповке многоветвевым стропом грузоподъемность зависит от угла между ветвями: при угле 60° — 87% от номинала; при 120° — только 50%. Практическое правило: выбирать строп с SWL, превышающей расчетную нагрузку не менее чем на 25%.

Интенсивность и частота использования

При высокоинтенсивном применении (несколько циклов в час, многосменная работа) цепные стропы Grade 10 демонстрируют наибольший ресурс: металлические звенья не устают при правильно подобранной нагрузке, поддаются пооперационному контролю и допускают замену отдельных звеньев. Текстильные стропы при интенсивном применении накапливают внутренние повреждения волокон, невидимые при визуальном осмотре.

Маркировка стропов: как читать бирку

Каждый строп в соответствии с ГОСТ и РД должен иметь бирку — металлическую, пластиковую или тканую — с обязательными сведениями:

• Наименование или товарный знак завода-изготовителя.
• Тип стропа и обозначение по стандарту (например, 2СК-3,2/4000 по ГОСТ 25573-82).
• Грузоподъемность в тоннах (SWL) при вертикальном подъеме.
• Длина стропа в мм или м.
• Дата изготовления и/или порядковый номер.
• Номер нормативного документа (ГОСТ, РД).

Строп без читаемой бирки выводится из эксплуатации немедленно — вне зависимости от видимого физического состояния. Идентификация грузоподъемности «на глаз» по диаметру или размеру звена недопустима.

Цветовая кодировка грузоподъемности текстильных стропов

Для текстильных ленточных стропов в европейской практике (EN 1492) установлена цветовая кодировка грузоподъемности при вертикальном подъеме:

Цветовой код относится к самой ленте; крепежная фурнитура может быть любого цвета — ориентироваться нужно на маркировку бирки.

Схемы строповки и влияние угла на грузоподъемность

Грузоподъемность многоветвевого стропа напрямую зависит от угла между ветвями. Это один из наиболее часто нарушаемых нормативных требований: операторы используют стропы с расчетной нагрузкой для вертикального подъема, не пересчитывая допустимую нагрузку при отклонении от вертикали.

Правило объекта: угол между ветвями многоветвевого стропа не должен превышать 90° без специального расчета.

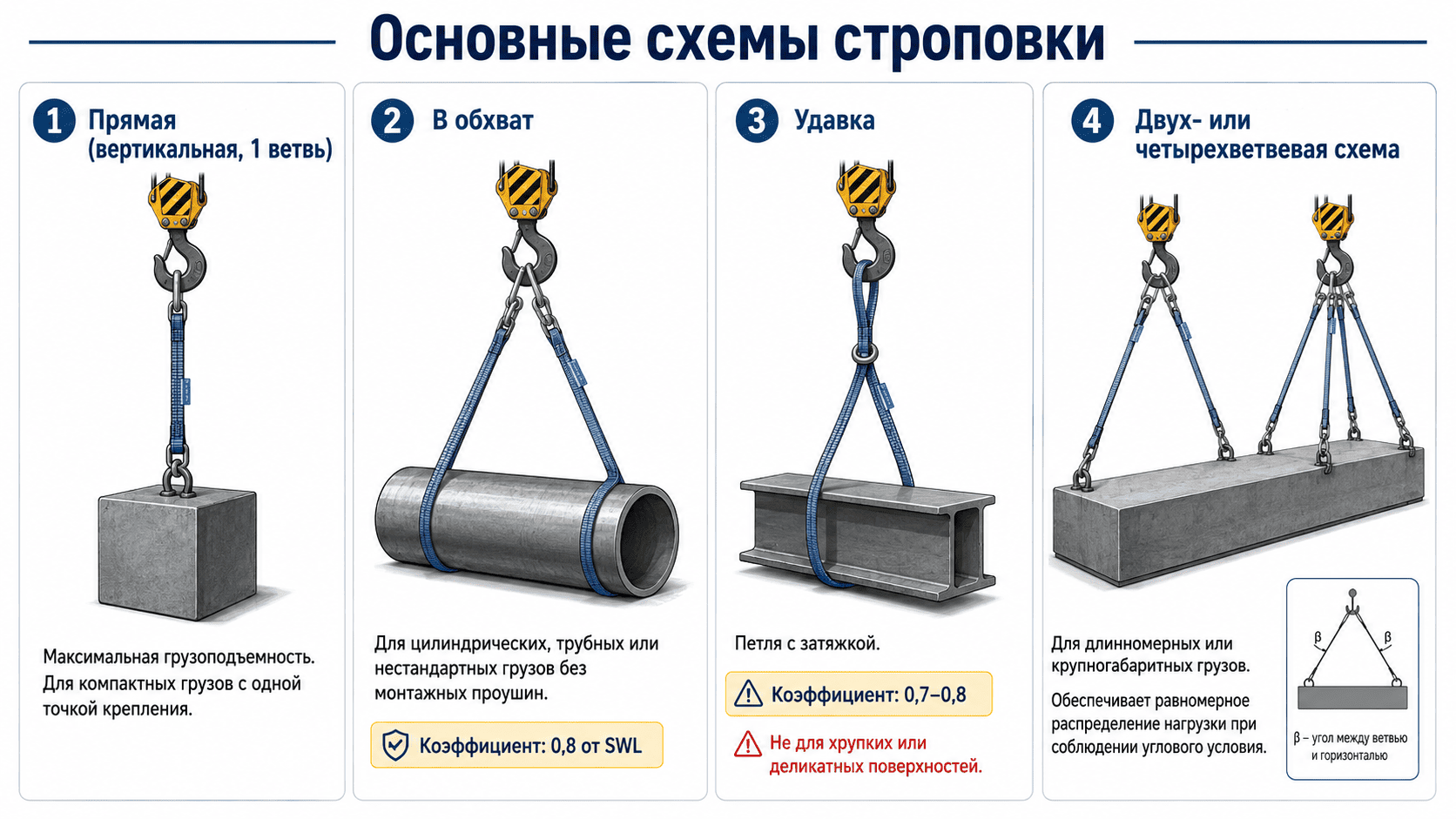

Основные схемы строповки

• Прямая (вертикальная, 1 ветвь) — максимальная грузоподъемность. Для компактных грузов с одной точкой крепления.
• В обхват (кольцевая петля вокруг груза) — для цилиндрических, трубных или нестандартных грузов без монтажных проушин. Коэффициент — 0,8 от SWL.
• Удавка (петля с затяжкой) — строп накидывается петлей и нагружается через собственную петлю. Коэффициент — 0,7–0,8. Не применяется для хрупких или деликатных поверхностей.
• Двух- или четырехветвевая схема — для длинномерных или крупногабаритных грузов. Обеспечивает равномерное распределение нагрузки при соблюдении углового условия.

Безопасная эксплуатация, осмотр и хранение стропов

Большинство отказов стропов предотвратимы. Они не происходят «внезапно» — им предшествует ряд игнорируемых сигналов, которые выявляются только при систематическом осмотре.

Предэксплуатационный осмотр и хранение

Предэксплуатационный осмотр проводится перед каждым рабочим циклом:

• Проверить бирку — читаемость, соответствие типа стропа и SWL задаче.
• Осмотреть несущий элемент по всей длине: деформации, коррозия, надрывы, следы химического воздействия.
• Проверить концевые элементы и фурнитуру — крюки, скобы, мастер-звенья: нет ли трещин, деформации, износа зева крюка более 10% от исходного размера.
• Убедиться в правильности схемы строповки и соответствии угла допустимому значению.

Хранение: стропы хранятся в сухом закрытом помещении, на стеллажах или крюках, без контакта с химически активными веществами. Наиболее частое нарушение — текстильные стропы, хранящиеся на открытом воздухе под прямыми солнечными лучами. Выгорание цвета — ранний сигнал деградации ультрафиолетом, требующий внепланового осмотра и, как правило, вывода из эксплуатации.

Запрещенные действия при эксплуатации:

• Перегружать строп сверх SWL.
• Использовать строп с нечитаемой или отсутствующей биркой.
• Применять строп с выявленными критериями браковки.
• Ударять по строповочным элементам для их выравнивания под нагрузкой.
• Тащить строп по полу с грузом (если конструкция не предусматривает).
• Завязывать узлы на несущем элементе.

Периодичность осмотра стропов: нормы и практика

Нормативное требование по периодичности осмотра содержится в РД 24-СЗК-01-01 и отраслевых правилах охраны труда. Соответствие — типичный предмет аудитов объектов.

Журнал осмотра стропов должен содержать: дату осмотра, инвентарный номер, результат (исправен / выведен из эксплуатации), подпись ответственного.

Критерии браковки: когда строп подлежит замене

Перечисленные ниже условия — не рекомендательные ориентиры. Это триггеры вывода из эксплуатации. Любое подтвержденное условие требует немедленного снятия стропа. Механизм отказа предельного стропа — внезапный и катастрофический, а не постепенный.

Канатные стропы — вывести из эксплуатации при наличии:

• Обрывов проволок: более 10% проволок на длине одного шага свивки.
• Поверхностной или питтинговой коррозии, уменьшающей диаметр каната более чем на 7% от номинала.
• Деформации петель, коушей, алюминиевых втулок (вздутие, трещины, смещение).
• Кинков — необратимых перегибов любого участка каната.
• Смятия или расплющивания каната на участке длиной более 1 диаметра.
• Отсутствия или нечитаемости бирки.

Цепные стропы — вывести из эксплуатации при наличии:

• Удлинения любого звена более чем на 3% от номинального размера.
• Трещины или излома в любом звене или мастер-звене.
• Остаточной деформации (изгиб, скручивание) звена.
• Износа поперечного сечения звена более чем на 10% от номинала.
• Коррозии мастер-звена, крюков или скоб, снижающей сечение.
• Отсутствия или нечитаемости бирки.

Текстильные стропы — вывести из эксплуатации при наличии:

• Порезов или надрывов ленты любой глубины.
• Выгорания или обесцвечивания от воздействия ультрафиолета.
• Задубения или поверхностного отвердения волокон (признак химического или термического воздействия).
• Химического обесцвечивания на отдельных участках.
• Оплавления или сплавления волокон от контакта с горячей поверхностью.
• Отсутствия, нечитаемости или отслоения бирки.

Итог: какой строп выбрать — краткое руководство по ситуациям

Рекомендации по выбору типа стропа для наиболее распространенных производственных сценариев:

• Металлургия, горячие отливки, температура груза свыше +100 °C → цепной строп (Grade 10 для интенсивной работы). Единственный допустимый тип.
• Стеклянные, полированные или окрашенные изделия, мебель, деревянные конструкции → текстильный строп.
• Строительная площадка, стандартные грузы до 5 т, нейтральная среда → канатный строп (2СК, 4СК по ГОСТ 25573-82).
• Химическое производство, кислотная среда → текстильный строп из полиэфира (PES).
• Химическое производство, щелочная среда → текстильный строп из полиамида (PA).
• Многосменная эксплуатация, высокая частота циклов → цепной строп Grade 10.
• Длинномерные конструкции (трубы, балки, плиты) → двух- или четырехветвевой строп; угол между ветвями не более 60°.
• Подъем грузов неизвестной или переменной массы → строп с SWL минимум на 50% выше предполагаемого веса.
• Морские условия, соляной туман → нержавеющие цепные стропы или текстильные с нержавеющей фурнитурой.

Правильный выбор стропа — всегда результат осознанного процесса принятия решения, а не выбора ближайшего доступного. Последствия второго подхода несоразмерны усилиям, которых требует первый.

Часто задаваемые вопросы

Можно ли использовать текстильный строп при отрицательных температурах?

Да, при соблюдении ограничений по материалу. Полиэфирные и полиамидные стропы сохраняют расчетные характеристики до −40 °C. Полипропиленовые — только до −20 °C; применение ниже этого порога недопустимо. При экстремальных морозах ниже −40 °C рекомендуется специализированное исполнение; перед применением производить визуальный осмотр на предмет задубения волокон.

Как часто нужно осматривать стропы?

Для стропов регулярного применения — не реже одного раза в 10 дней; осмотр фиксируется в журнале. Для стропов периодического применения — перед каждым использованием. Оба требования установлены нормативно. Отсутствие журнала осмотра — нарушение, выявляемое при любом плановом или внеплановом аудите объекта.

Чем отличаются Grade 8 и Grade 10 цепные стропы?

Классом прочности стали и допустимой рабочей нагрузкой. При одинаковом диаметре звена строп Grade 10 имеет SWL на 25% выше, чем Grade 8. Внешне оба изделия практически идентичны — отличаются только маркировкой на звеньях (80 или 100). Замена Grade 10 на Grade 8 без пересчета нагрузки и снижения SWL недопустима.

Можно ли ремонтировать текстильный строп?

Нет. Ремонт текстильных стропов (сшивание, заплатки, обмотка поврежденных участков) категорически запрещен. Прочность отремонтированного элемента не поддается верификации неразрушающими методами, а отремонтированный строп не может быть промаркирован с достоверной SWL. Текстильный строп с любым повреждением подлежит немедленному выводу из эксплуатации и утилизации.

Что должно быть указано на бирке стропа?

Согласно ГОСТ и РД, бирка стропа должна содержать: наименование завода-изготовителя, обозначение типа стропа по стандарту (например, 1СТ-2,0/3000), грузоподъемность в тоннах (SWL) при вертикальном подъеме, длину стропа, дату изготовления или порядковый номер, ссылку на нормативный документ. Строп без читаемой бирки — немедленный вывод из эксплуатации.
